Ono Sokki大约半个世纪以来一直在制造与汽车相关的测量和控制设备。重要的是，对于汽车测量中的重要因素 – 燃料消耗测量，我们根据客户需求开发和制造了各种测量仪器，并努力提高精度。
高精度燃油流量计，支持汽车节能措施。
以全球变暖为代表的全球环境保护的重要问题之一是进一步降低燃料消耗。日本小野流量计FM-1500 / 2500A
流量计
FM-1500 / 2500A
- FFT分析仪产品阵容概述
- 常见问题（常见问题）
- 外观图下载（DWG / PDF）
- Web3D（3D外观图像）
- 产品目录（PDF）
- 特点
- 组成
- 屏幕示例
- 大纲规范
FM-2500A
FM-1500
高精度燃油流量计，支持汽车节能措施。
以全球变暖为代表的全球环境保护的重要问题之一是进一步降低燃料消耗。
Ono Sokki大约半个世纪以来一直在制造与汽车相关的测量和控制设备。重要的是，对于汽车测量中的重要因素 – 燃料消耗测量，我们根据客户需求开发和制造了各种测量仪器，并努力提高精度。
FM-2500A / 1500流量计可以选择测量模块。根据测试目的，它可以与3系列高精度流量检测器FP / FX / FZ结合使用。
测量模块
| DF-0400A | FP系列用于容积式流量检测器的测量模块 |
|---|---|
| FX-0400A | FX系列质量滴定管式重量流量检测器的测量模块 （仅限FM-2500A） |
| FZ-0300A | FZ系列连续质量流量检测器测量模块 |
| FM-0210A | 用于增加和减少两个探测器的测量模块 （仅限FM-2500A） |
特点
根据3系列流量检测器FP / FX / FZ选择测量模块
（FX系列：仅限FM-2500A）可以
与流量测量同时测量和显示液体温度，压力和密度
（密度仅为FZ系列的组合）
测量数据以体积流量或质量流量计算，
密度校正基于可显示的温度值执行，密度校正功能配备质量流量显示
测量流量等可以在液晶屏幕上以各种格式显示（ FM-
2500A）流量差可以通过组合2种类型的测量模块和加/减功能测量模块（FM-0210A）来测量（只有FM-2500A
不能与FX系列一起使用）
组成
（下图中的每个流速检测器区域都链接到每个详细的HTML页面）
| 流量检测器 | 组合测量模块 | 连接流量计 | |
|---|---|---|---|
| FP系列容积流量检测器×1套 （A型B型） |
DF-0400A x 1套 | FM-2500A | FM-1500 |
| FP系列正排量流量传感器×2套 （C型D型） |
DF-0400A x 2套＆ FM-0210A x 1套 |
FM-2500A | – |
| FX系列重量型流量检测器×1套 （A型） |
FX-0400A×1套 | FM-2500A | – |
| FZ系列连续质量流量检测器×1套 （A型B型） |
FZ-0300A x 1套 | FM-2500A | FM-1500 |
| FZ系列连续质量流量检测器×2套 （C型D型） |
FZ-0300A×2套＆ FM-0210A×1套 |
FM-2500A | – |
* 请单击上表中的每个流量检测器进行系统概要配置
屏幕示例（FM-2500A）

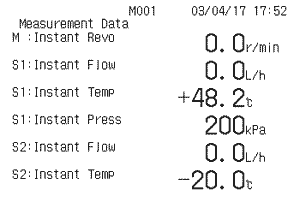

测量显示屏
系数设置屏幕

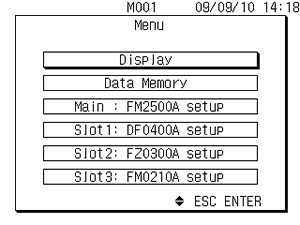

菜单屏幕
大纲规范
FM-2500A / 1500流量计+ DF-0400A FP系列容积式流量计测量模块
| 兼容的流量检测器 | FP-213S，FP-213，FP-2140H，FP-2240HA，FP-215，FP-2250A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 兼容的旋转探测器 | MP-9100，MP-981，LG-916 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 显示方法 | LCD 320 x 240点，带CFL背光 |
FM-1500：荧光显示屏 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 显示项目和位数 |
时间规则 |
截面积分时间（* 1） |
0.00至9999999 s（7位数显示） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
总积分时间（* 1） |
0.00至9999999 s（7位数显示） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
速度法 |
转速 |
0.0 r / min（多7位数） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
截面平均转速 |
0.0 r / min（7位显示） （=截面积分转速/截面时间） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
节综合转速 |
0至9999999 REV（多显示7位数字） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
总平均转速 |
0.0 r / min（显示多7位数） （=总积分转数/总间隔时间） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
总集成转速 |
0至9999999 REV（多显示7位数字） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
压力测量 |
压力 |
0至9999 kPa（多4位显示） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
温度测量 |
温度 |
±0.0至999.9°C（多四位数） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 流体测量 （多7位显示） （* 2）（* 3） |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量时间 |
瞬间 |
它可以设置为1至10秒（1秒单位） |
FM-1500：1秒 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
积分 |
从集成测量模式设置的开始到停止 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
积分测量模式 |
手册 |
从面板表面或外部（通信或遥控器（FM-0200））开始到停止的集成 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 流量设定方法 | 从开始信号到集成流量设置，旋转集成的时间集成 | FM-1500：从启动信号到设定的 综合流量的时间积分 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 时间设定方法 | 从开始信号到设定积分时间的流量和旋转积分 | FM-1500：从开始信号到设定 时间的累计流量 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 旋转设定方法 | 从开始信号，时间积分设置的流速到积分旋转 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电压输出 （* 4） |
流量 |
0至10 V /低至高 （低，高是任意值） |
FM-1500：0至10 V / 0至FS （FS值从以下选择） 100/200/300/500/1000/1500（kg / h，L / h） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 压力 | 0至10 V /低至高 （低，高是任意值） |
FM-1500：0至10 V / 0至FS （FS值从以下选择） 200/500/980/1000（kPa） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度 | 0至10 V /低至高 （低，高是任意值） |
FM-1500：0至10 V / 0至100°C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 脉冲输出 |
脉冲输出 |
FP-213S / 213：直接选自0.001 / 0.01（mL / P，g / P） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
输出规格 |
频率范围：0至100 kHz， |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （* 1）：积分值多显示7位数。如果小数点以上的位数超过，则增加小数点以外的位数，减少小数点后的位数。 （* 2）：质量流量显示按预设密度，温度和温度计算转换。当与FZ系列连续质量流量计同时测量时，可以根据测量的密度进行转换（仅限FM-2500） （* 3）：显示的位数表示编码器脉冲设置为120 P / R X10乘法或1200 P / R. R（可选）。选择120P / R时，小数位数减1，选择1200P / R X10（选项）时，小数位数增加1。 （* 4）：电压输出更新间隔为0.1秒，精度为±0.1％/ FS。 |
FM-2500A流量计+ FX-0400A FX系列质量流量计测量模块
| 兼容的流量检测器 | FX-1110，FX-1120，FX-1130 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 兼容的旋转探测器 | MP-9100，MP-981，LG-916 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 显示方法 | LCD 320 x 240点，带CFL背光 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 显示项目和位数 |
时间规则 |
截面积分时间（* 1） |
0.00至9999999 s（7位数显示） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 总积分时间（* 1） | 0.00至9999999 s（7位数显示） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
速度法 |
转速 |
0.0 r / min（多7位数） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
截面平均转速 |
0.0 r / min（7位显示） （=面积积分转速/面积时间） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
节综合转速 |
0至9999999 REV（7位数显示） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
总平均转速 |
0.0 r / min（7位显示） （=总综合转速/总间隔时间） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
总集成转速 |
0至9999999 REV（7位数显示） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 流量测量（※2） |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量时间 |
瞬间 |
它可以设置在1到10秒的范围内（以1秒为单位） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
积分 |
从集成测量模式设置的开始到停止 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 积分测量模式 | 手册 |
从面板表面或外部（通信或遥控器（FM-0200））开始信号到停止信号的集成 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 流量设定方法 | 从启动信号到集成流速设置的时间/旋转积分 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 时间设定方法 | 从启动信号到设定积分时间的流量/旋转积分 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 旋转设定方法 | 流量/时间积分直至从启动信号设置的积分旋转 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 报警输出 | 溢出（L1电平）：屏幕显示和外部触点输出 电平下降（L4电平）：屏幕显示和外部触点输出 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 填充控制 | 电平稳定时间设定范围 | 2到99秒 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 液位设定范围 | 0到95％ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电压输出 （* 3） |
流量 |
0至10 V /低至高（低，高是任意值） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
输出规格 |
输出更新间隔：0.1 s，精度：±0.1％/ FS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 脉冲输出 |
脉冲输出 |
FX-1110：选自0.001 / 0.01（mL / P，g / P） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出规格 |
频率范围：0至100 kHz，输出H电平：2.4 V或更高，输出L电平：0.8 V或更低 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（* 1）：积分值多显示7位数。如果超过小数点的位数超过，则增加小数点以外的位数，
减少小数位数。
（* 2）：使用预设密度，温度和温度校正系数转换体积流量。
（* 3）：电压输出更新间隔为0.1秒，精度为±0.1％/ FS。
FM-2500A / 1500流量计+ FZ-0300A FZ系列连续质量流量检测器测量模块
（■■彩色单元与FM-1500一样，■■颜色单元为FM-1500规格）
| 兼容的流量检测器 | FZ-2100，FZ-2200 | |||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 兼容的旋转探测器 | MP-9100，MP-981，LG-916 | |||||||||||||||||||||||||||||||||||||||||||||
| 显示方法 | LCD 320 x 240点，带CFL背光 |
FM-1500：荧光显示屏 |
||||||||||||||||||||||||||||||||||||||||||||
| 显示项目和位数 |
时间规则 |
截面积分时间 |
0.00至9999999 s（7位数显示） |
|||||||||||||||||||||||||||||||||||||||||||
|
总积分时间 |
0.00至9999999 s（7位数显示） |
|||||||||||||||||||||||||||||||||||||||||||||
|
速度法 |
转速 |
0.0 r / min（多7位数） |
||||||||||||||||||||||||||||||||||||||||||||
|
截面平均转速 |
0.0 r / min（7位显示） |
|||||||||||||||||||||||||||||||||||||||||||||
|
节综合转速 |
0至9999999 REV（7位数显示） | |||||||||||||||||||||||||||||||||||||||||||||
|
总平均转速 |
0.0 r / min（7位显示） （=总综合转速/总间隔时间） |
|||||||||||||||||||||||||||||||||||||||||||||
|
总集成转速 |
0至9999999 REV（7位数显示） | |||||||||||||||||||||||||||||||||||||||||||||
|
温度测量 |
温度 |
±0.0至999.9°C（多四位数） |
||||||||||||||||||||||||||||||||||||||||||||
| 流量测量 |
|
|||||||||||||||||||||||||||||||||||||||||||||
| 密度测量 | 密度 | 0.0000 g / cm 3（五位数显示） | ||||||||||||||||||||||||||||||||||||||||||||
| 转换温度设置 | 0.0至999.9°C （设定3温度的密度计算） | FM-1500：0.0至999.9°C （一个设定温度下的密度计算） | ||||||||||||||||||||||||||||||||||||||||||||
| 测量时间 |
瞬间 |
可配置1到10秒（以1秒为单位） |
FM-1500：1秒 | |||||||||||||||||||||||||||||||||||||||||||
|
积分 |
从集成测量模式设置的开始到停止 |
|||||||||||||||||||||||||||||||||||||||||||||
| 积分测量模式 | 手册 |
从面板表面或外部（通信或遥控器（FM-0200））开始信号到停止信号的集成 |
||||||||||||||||||||||||||||||||||||||||||||
| 流量设定方法 | 从启动信号到 集成流量设置，旋转积分的时间积分 |
FM-1500：从启动信号到集成流速设置的时间积分 | ||||||||||||||||||||||||||||||||||||||||||||
| 时间设定方法 | 从开始信号到 积分时间集的流量积分和旋转积分 |
FM-1500：从开始信号到设定时间的流量积分 | ||||||||||||||||||||||||||||||||||||||||||||
| 旋转设定方法 | 流量积分，时间积分直至从启动信号设置的积分旋转 | |||||||||||||||||||||||||||||||||||||||||||||
| 电压输出 （* 2） |
流量 |
0至10 V /低至高（低，高是任意值） |
FM-1500：0至10 V / 0至FS （FS值从以下选择） 100/200/300/500/1000/1500（kg / h，L / h） |
|||||||||||||||||||||||||||||||||||||||||||
| 密度 | 0至10 V /低至高（低，高是任意值） | FM-1500：0至10V / 0至1g / cm 3 | ||||||||||||||||||||||||||||||||||||||||||||
| 温度 | 0至10 V /低至高（低，高是任意值） | FM-1500：0至10 V / 0至100°C | ||||||||||||||||||||||||||||||||||||||||||||
| 脉冲输出 | 脉冲输出 |
FZ-2100：选自0.001 / 0.01（mL / P，g / P） |
||||||||||||||||||||||||||||||||||||||||||||
|
输出规格 |
频率范围：0至100 kHz， |
|||||||||||||||||||||||||||||||||||||||||||||
（* 1）：积分值多显示7位数。如果小数点以上的位数超过，则增加小数点以外的位数，减少小数点后的位数。
（* 2）：电压输出更新间隔为0.1秒，精度为±0.1％/ FS。
FM-2500A / 1500流量计的通用规格
（彩色单元与FM-1500相同，颜色单元为FM-1500规格）
| 接口部分 （* 1） |
遥控（* 3） |
命令 | START，STOP，HOLD，DISP，RESET |
|---|---|---|---|
| 输入水平 | H = +2.4至15V，L = + 0.8V或更低 | ||
|
RS-232C（* 2） |
异步全双工模式，数据长度8位 |
||
| 异步全双工模式，数据长度8位 传输速率= 9600 bps |
|||
| GPIB | 选项（类型名称：FM-0263） | ||
| 数字I / O. | 选项（类型名称：FM-0361） | ||
| 记忆功能 |
测量记忆 |
300地址 |
|
|
内存备份 |
存储容量= 1 MByte（SRAM） |
||
| 一般规格 | 储存温度和湿度 | -20至+ 60°C / 10至90％RH，无冷凝 | |
| 工作温度和湿度 | 0至+ 40°C / 30至90％RH，无冷凝 | ||
| 电源 | FM-2500：AC 100 V至240 V，50/60 Hz， 电流消耗40 VA或更低外部保险丝2A FM-1500：AC 100 V至240 V，50/60 Hz， 电流消耗30 VA或更低外部保险丝2 A |
||
| 绝缘电阻 | 10MΩ以上（额定电压DC 500 V） | ||
| 耐压 | AC 1500 V持续1分钟 | ||
| 抗冲击标准 | JIS C 0041：1999（峰值加速度：300 m / s 2，冲击动作时间：18 ms） | ||
| 抗振标准 | JIS C 0040：1999（振动加速度：10 m / s 2，振动频率范围：10至150 Hz） | ||
（* 1）：可以存储一个接口单元。存储GPIB时不能使用RS-232C。
（* 2）：对于FM-1500，可以使用数字打印机DPU-414（选件）（RS-232C接口）打印测量值。
（* 3）：遥控器（另售）的型号名称为FM-0200
FM系列指标和期权价格
| 名 | 输入名称 | 规范 | 价格（含税） |
|---|---|---|---|
| 数字流量计 | FM-2500A | 适用于FP，FX，FZ系列探测器 |
¥400,000 |
| FM-1500 | 适用于FP，FZ系列探测器 |
¥250,000 |
|
| 测量模块 | DF-0400A | 适用于FP系列探测器 |
¥250,000 |
| FX-0400A | 适用于FX系列探测器（仅限FM-2500A） |
¥250,000 |
|
| FZ-0300A | 适用于FZ系列探测器 |
¥250,000 |
|
| 加/减模块☆ | FM-0210A | 用于FP和FZ系列探测器（专用于FM-2500A）的加减法 |
¥160,000 |
| GPIB板☆ | FM 0263 | 适用于FM-2500，FM-1500 |
¥150,000 |
| 遥控器☆ | FM-0200 | 适用于FM-2500，FM-1500 |
¥50,000 |
☆标记是可选的。日本小野流量计FM-1500 / 2500A 日本小野流量计FM-1500 / 2500A
