HT-6200数字便携式转速计是一款带内置电池的手持式转速计,它集成了一个测量单元和一个显示单元,用于测量汽油/柴油发动机的旋转和EV / HEV电机的旋转。
各种探测器(VP-220/1220发动机旋转探测器,IP-292/296或IP-3000A / 3100点火脉冲探测器,OM-1200/1500电磁旋转探测器)日本小野外部传感器输入转速表HT-6200



外部传感器输入类型

数字便携式转速表
HT-6200

日本小野外部传感器输入转速表HT-6200-日本小野

  • 发动机转速表概述
  • 方便的转速表相关产品组总结
  • 外观图下载(DWG / PDF)
  • 产品目录(PDF)
  • 常见问题



  • 特点
  • 测量方法
  • 应用实例
  • 大纲规范
  • 选项





日本小野外部传感器输入转速表HT-6200-日本小野

日本小野外部传感器输入转速表HT-6200-日本小野

日本小野外部传感器输入转速表HT-6200-日本小野

日本小野外部传感器输入转速表HT-6200-日本小野

HT-6200数字便携式转速计是一款带内置电池的手持式转速计,它集成了一个测量单元和一个显示单元,用于测量汽油/柴油发动机的旋转和EV / HEV电机的旋转。
各种探测器(VP-220/1220发动机旋转探测器,IP-292/296或IP-3000A / 3100点火脉冲探测器,OM-1200/1500电磁旋转探测器)根据测量对象和应用结合MP系列电磁旋转检测器,TTL信号输出检测器等,可以测量目标旋转体的旋转速度。测量数据通过存储功能存储在存储器中,多可存储20个数据,便于以后确认。

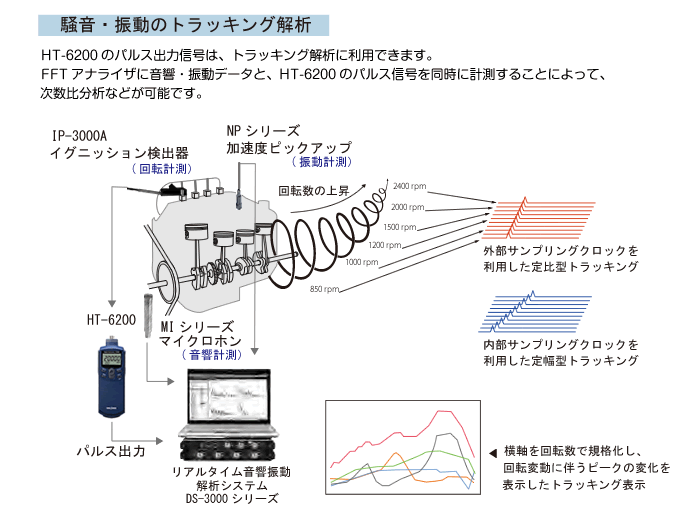

测量项目包括转速(r / min·r / s),积分转速(计数),循环(ms)和圆周速度(m / min)。配备模拟输出(可切换到监视器输出)和脉冲输出作为标准,模拟输出是脉冲输出,用于使用数据记录器等进行记录。(监视器输出作为传感器波形检查或FFT分析器的分析输入信号)可用作FFT分析仪的跟踪分析信号。




HT-6200无法根据发动机和电机的类型进行测量,测量范围可能会发生变化。
对于未使用的发动机和电机,请使用演示机检查。对于演示机器,请联系我们近的销售办事处。



日本小野外部传感器输入转速表HT-6200       本小野外部传感器输入转速表HT-6200







特点

  • 电动汽车和混合动力汽车的旋转测量

  • 汽油和柴油发动机转速的测量



■兼容的探测器 根据应用可以使用各种探测器
  发动机 IP-292/296点火脉冲检测仪
IP-3000A / 3100点火脉冲检测仪
OM-1200/1500电磁旋转检测仪
VP-202/1220发动机旋转检测仪(振动)
  马达 OM-1200/1500电磁旋转探测器
  一般旋转体 MP系列电磁旋转检测仪



  • 记忆功能多可保存20个数据

  • 峰值保持功能允许在测量期间显示值和小值

  • 配备3种输出功能

■模拟输出 输出转速显示值(用于记录转速)
■监视输出 传感器信号整形后的输出(用于确认传感器的检测波形)
■脉冲输出 每个信号检测1个脉冲输出(用于旋转同步信号)



即使在黑暗的地方,背光功能也可以检查显示值



测量方法

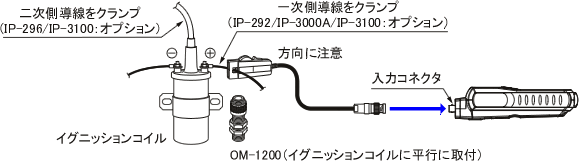

汽油发动机

日本小野外部传感器输入转速表HT-6200-日本小野



EV / HEV电机

日本小野外部传感器输入转速表HT-6200-日本小野

日本小野外部传感器输入转速表HT-6200-日本小野



应用实例

汽油发动机旋转测量

日本小野外部传感器输入转速表HT-6200-日本小野



柴油机转速测量

日本小野外部传感器输入转速表HT-6200-日本小野

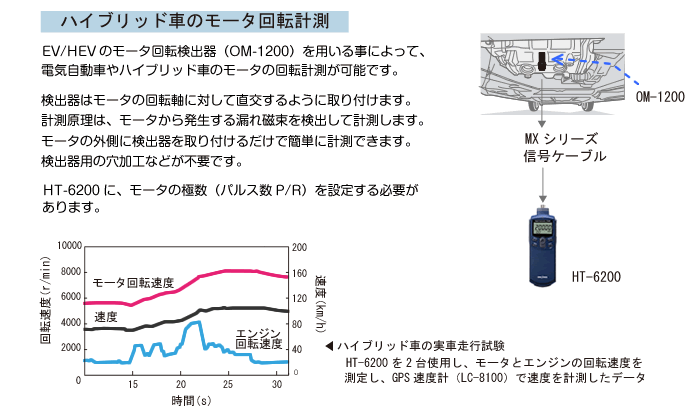

EV / HEV电机旋转测量

日本小野外部传感器输入转速表HT-6200-日本小野

日本小野外部传感器输入转速表HT-6200-日本小野



电机部件的电机旋转测量

日本小野外部传感器输入转速表HT-6200-日本小野



■相关产品

如果使用HT-6200无法进行稳定测量,建议使用基于FFT方法的转速计。

FT-2500高级转速表

日本小野外部传感器输入转速表HT-6200-日本小野

FT-7200高级转速表

日本小野外部传感器输入转速表HT-6200-日本小野



大纲规范

测量目标 汽油发动机 柴油发动机 电机
(电动车/
混合动力车)
一般旋转体
通信检测器

·点火探测器
IP-296/292/3100 / 3000A,
OM-1200/1500

·发动机旋转检测器
(振动)
VP-202/1220

·发动机旋转检测器
(振动)
VP-202/1220

·电磁探测器
OM-1200/1500

·电磁旋转探测器
MP-900/9000系列



*不能使用磁电旋转探测器的MP-981/9820

测量目标

·点火线圈,
主线,二次线

·ECU旋转脉冲
(5V系统)

·发动机气缸盖(使用VP-202/1220时)

·发动机气缸盖(使用VP-202/1200时)

·电机 ·旋转检测装置

※在使用OM-1200进行电机旋转测量的情况下,测量范围可能会根据传感器位置和电机类型而变化。



  汽油,柴油机旋转测量 测量非发动机旋转
计量单位 r / min(转速) r / min(转速),r / s(转速)
m / min(圆周速度),ms(周期)
COUNT(积分计数)
输入频率范围 1至1666.67赫兹 3.33至1666.67赫兹
测量值 20000转/分钟
转速,无论每转(P / R)的脉冲数的,是的20000转/分。
99999 r / min(P / R),999.99 r / s(P / R = 1),
9999.9 m / min(直径值= 100 mm),300(ms),99999(COUNT)
乘以每转的脉冲数价值变化。



测量目标 发动机,电机,一般旋转体
显示单元 液晶显示屏,带5位数包装灯(字符高度:10.2 mm)
算术方法 定期操作方法
测量时间 1秒+ 1个周期
测量精度 显示值* ×(±0.02%)±1计数
*显示值是不包括小数点的计数值。圆周速度的精度取决于转速的精度(r / min)。
脉冲数设定范围
(P / R)
0.50至200.00(发动机转速测量)
0.50至999.99(发动机转速测量除外)
(可设定为0.01间隔)
测量功能 峰值保持功能 值(MAX),小值(MIN)
记忆功能 多20个数据
超范围功能 当测量值超出显示范围时,超出范围(ERROR标记)显示
旋转上限警告功能 当转速超过预设的上限值时,显示上限警告(↑标记)
外围速度计算功能 根据预设直径值(mm)和测量的转速计算圆周速度
积累功能 累计输入信号脉冲数
定期测量功能 测量输入脉冲的周期(但是,如果小于1秒,输入脉冲的平均值)
触发调整功能 使用主机右侧的旋转音量进行调节
输出单位 连接器 迷你迷你插孔(φ2.5)
模拟输出 输出内容 输出转速显示值
输出电压 0至1 V / 0至满量程(满量程是可选的)
转换方法 10位D / A转换方法
线性 ±1%/满量程
输出更新时间

在50毫秒+ 1个循环时间内

※如果超出输入频率范围,延迟将持续几秒钟。

温度稳定 ±0.05%/满量程/°C(量程和零点)
设置错误 ±0.5%/满量程
负载电阻 100kΩ或更高
监控输出 输出内容 传感器检测信号(用于模拟输出切换)
负载电阻 100kΩ或更高
输出电压 高电平:+4.5 V或更高
低电平:+0.5 V或更低
输出逻辑 积极的逻辑
负载电阻

100kΩ或更高

工作温度范围 0至+ 40°C
储存温度范围 -10至+ 50°C
电源 AAA干电池×4件,或专用AC适配器PB-7090(可选)
电池寿命 16小时或更长时间(当背光关闭时)使用碱性电池,20°C
时8小时或更长时间(背光打开时)碱性电池正在使用,20°C
电池警告显示 当电池电压低于约4.4 V时,会显示警告标记(LOW标记)。
物理尺寸 180.5(长)×66(宽)×47.5(深)毫米(仅机身)
大约280克(包括电池)
附件 AAA干电池×4,便携包,使用说明书×1
价格 ¥88,000(含税 ¥95,040)
选项 探测器 · IP-292/296点火脉冲探测器:
· IP-3000A点火脉冲探测器:
· IP-3100点火脉冲探测器:
· VP-202发动机旋转探测器:
· VP-1220发动机旋转探测器:
· OM-1200电磁旋转探测器:
·OM-0102 OM-1200安装支架(具有压敏粘合片3片)
· OM-1500电磁旋转检测器:
· MP-900/9000系列电磁旋转探测器:
  ※MP-981/9820的磁电旋转探测器不能使用
