FT-7200高级便携式转速计是一款紧凑，方便，高性能，高性能的数字转速计。通过FFT（快速傅立叶变换）计算来测量旋转速度，所述信号来自诸如噪声和振动的各种信号或者从电动机和各种旋转机器产生的磁通量的变化。日本小野先进的Handy转速表FT-7200
先进的Handy转速表
FT-7200
- 转速表相关产品组总结
- 说明书
- 外观图下载（DWG / PDF）
- 产品目录（PDF）
- 申请电子报价
- 特点
- 介绍视频
- 测量模式
- 大纲规范
- 选项
FT-7200高级便携式转速计是一款紧凑，方便，高性能，高性能的数字转速计。通过FFT（快速傅立叶变换）计算来测量旋转速度，所述信号来自诸如噪声和振动的各种信号或者从电动机和各种旋转机器产生的磁通量的变化。即使在来自噪声水平仪和振动传感器的复杂波形信号的情况下，也可以在五种测量模式中可靠地提取等于旋转速度的频率分量，并且可以计算和显示的旋转速度。
可以通过声音和振动容易地测量旋转速度，这是传统方法难以测量的，因为旋转轴是隐藏的，例如已经包含在产品中的电动机。没有必要像过去那样将反射标记附加到待测量的对象上，并且对旋转轴进行特殊处理。此外，FT-7200还配备了一种新算法，可以实现高速跟随响应性能，以实现转速的快速变化，例如电机启动/下降，以及发动机旋转的快速加速/减速，这一直是困难的。计算并显示。由于它是一种电池供电的便携式，它可以很容易地携带到测量现场，并且可以轻松测量。
除了麦克风和声级计作为声音探测器，加速度探测器和发动机振动探测器作为振动探测器，点火脉冲探测器作为磁通探测器作为可组合传感器（单独出售），汽车的动力您可以根据应用选择各种检测器，例如点烟器插座传感器（FT-0801），可以检测出口电压输出（点烟器插座）的点火噪音。
特点
您
可以从采用FFT运算方式的5种小型便携式测量模式中选择算法。即使旋转轴
配备了能够响应上升/下降和加速/减速等快速转速变化的跟踪测量算法
，和计算和显示从所述振动的旋转速度
小的（微）马达旋转薄的旋转轴和风扇叶片也可测量以非接触
的各种旋转测量应用覆盖范围广传感器阵容的
模拟量输出功能，平均化处理有功能
背光LCD，大型数字显示
FT-7200演示介绍视频（YouTube）
风扇转速测量（与HT-5500相比）
点烟器插座传感器测量发动机转速（与HT-6100相比）
测量模式
根据测量内容，可以从以下五种模式中选择测量算法。C，D和E模式通过高速处理内部处理来跟随加速/减速。C模式预测应该达到的峰值，并计算转速，即使峰值丢失也是如此。D模式遵循峰值，E模式允许您从多8个频率峰值中选择旋转速度。
| 测量模式 | MODE | 测量算法 |
|---|---|---|
| 稳态旋转测量（常数）
（当测量对象的旋转速度恒定时有效的模式） |
一 | 峰值频率法 |
| 乙 | 频率间隔法 | |
| 旋转加速/减速测量（有效）
（测量测量对象加速和减速的转速时有效的模式） |
ç | 峰值频率法（多阶峰值跟踪） |
| d | 峰值频率法（峰值跟踪） | |
| Ë | 峰值频率法（转速候选选择） |
峰值频率法
计算功率谱的峰值的频率。通常在此模式下测量。
频率间隔法

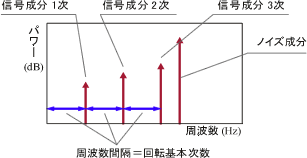

在该方法中，顺序地确定每个旋转顺序分量的频率间隔，并且将其中出现多的频率间隔确定为用于确定旋转速度的旋转速度的主要分量。主峰不稳定时有效。
旋转速度候选选择
在高达八个功率谱的峰值频率中，关注任何一个功率谱并进行测量。
FT-7200的新模式C与传统模型之间的比较 – 无法用传统模型测量的旋转体也可以在模式C下测量（左图）。此外，改善了快速加速和减速的能力（右图）。
（比较模拟输出和示波器）
电机旋转测量
通过振动测量旋转
测量漏磁通的旋转
从汽车点烟器测量旋转
使用麦克风或振动传感器测量发动机旋转的示例
可以根据发动机活塞的运动引起的噪音和振动来测量发动机的转速。当发动机舱被盖住并且无法安装发动机旋转传感器时，它是有效的。
脉冲数设定每个曲轴旋转的点火/爆炸次数。（例）4个循环4个气缸4个脉冲/ 2个/ R
家用电器内置直流电动机旋转的测量实例
它测量内置于家用电器中的DC电机的转速。例如，即使使用带有内置DC电动机的电动牙刷等，也可以从电动机的漏磁通中获得转速。只需输入直流电机转子的极数即可测量转速。
使用发动机旋转传感器的旋转测量示例

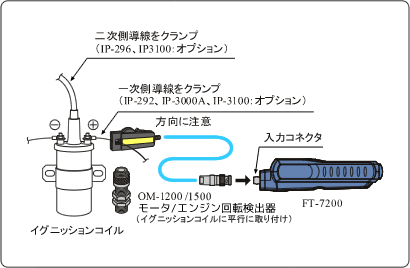

通过将传感器夹紧在车辆的初级低压和次级高压导体上，可以获得发动机的转速。您只需输入每转点火次数即可测量。
脉冲数设定每转的点火/爆炸次数。
（例）在4冲程发动机的情况下：在初级侧测量时，设定气缸数的一半。在二次侧测量时，每2转一个脉冲设置为0.5 P / R.
使用加速度计测量小型风扇的旋转的示例
测量诸如小风扇的旋转体的旋转速度。旋转体的振动取决于旋转运动。通过测量振动的频率，可以获得旋转体的旋转速度。
使用加速度计的压缩机旋转的测量示例
测量空调等压缩机的转速。不带旋转轴的压缩机的转速也可以通过FT-7200和加速度计的组合来测量。
使用麦克风从消音器声音测量发动机旋转的示例
从汽车的消声器声音测量发动机的转速。消声器声音包含由发动机旋转引起的脉动分量。可以根据脉动的频率分量来测量发动机的转速。脉冲数设定每个曲轴旋转的点火/爆炸次数。
根据消声器的性能，可能无法进行测量。
通过点烟器插座传感器FT-0801测量发动机

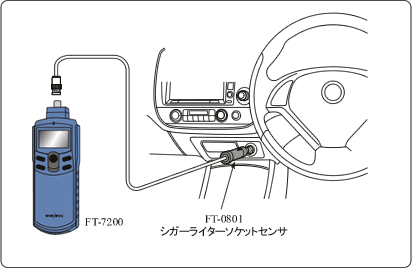

连接到安装在汽车或建筑机械上的电源插座。可以检测电源输出电压输出的点火噪声，并可以使用FT-7200测量发动机转速。
它支持12 V和24 V的电池电压。
EV汽车直流电机转速测量

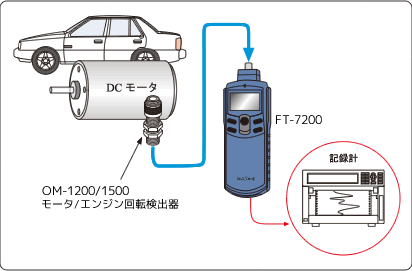

直流电动机用于各种领域，近年来，随着近年来在电动汽车中的应用，更的电动机转速测量变得重要。在此示例中，OM-1200电感式检测器垂直于直流电机的旋转轴安装，以检测直流电机的磁通量泄漏并使用FT-7200显示转速。模拟输出可用作波形确认信号，用笔记录器等记录转速变化。
离心机的旋转测量示例
离心机无法使用反光带测量旋转，因为旋转轴隐藏在内部。
但是，通过使用FT-7200和加速度计，可以测量旋转。将加速度计连接到离心机的盖子上，以检测有助于旋转的振动分量。
FT-7200可以使用FFT计算方法执行稳定的旋转测量。
大纲规范
| 测量单位 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 测量对象 | 直流电动机，压缩机，发动机或一般旋转体 | ||||||||||||||||||
| 算术方法 | FFT运算方法 | ||||||||||||||||||
| 测量时间 | 在250毫秒内 | ||||||||||||||||||
| 输入频率范围 |
但是，在1 P / R的情况下 |
||||||||||||||||||
| 计量单位 | r / min（转速） | ||||||||||||||||||
| 测量精度（r / min） |
±2×转速分辨率（r / min）±1计数 ※转速的精度取决于频率范围 |
||||||||||||||||||
| 转速分辨率（r / min） |
频率范围（Hz）÷6400×60设定设定脉冲数（P / R） ※转速加速/减速时，分辨率变粗。 |
||||||||||||||||||
| 过滤功能 | 在所选频率范围内，限制要测量的频率范围（转速） | ||||||||||||||||||
| 平均过程 | 移动平均处理 平均次数：OFF，2,4,8,16 |
||||||||||||||||||
| 传感器放大器灵敏度调节量 | 可以使用主机右侧的旋转音量调节传感器放大器灵敏度 | ||||||||||||||||||
| 检测单元 | |||||||||||||||||||
| 符合传感器 |
※根据发动机的类型和被测物体的不同，可能无法正常检测。 |
||||||||||||||||||
| 电压等级 | 5 V：±5 V 0.5 V：±0.5 V 0.05 V：±0.05 V. |
||||||||||||||||||
| 输入耦合 | 交流耦合 | ||||||||||||||||||
| NP传感器的电源 | 恒流电源（2.4±0.5 mA） | ||||||||||||||||||
| 显示单元 | |||||||||||||||||||
| 显示的位数 | 5位数 | ||||||||||||||||||
| 人物身高 | 10.2毫米 | ||||||||||||||||||
| 显示 | LCD 7段，背光 | ||||||||||||||||||
| 显示更新时间 | 0.5±0.2秒 | ||||||||||||||||||
| 显示分辨率 | 1转/分钟 | ||||||||||||||||||
| 测量模式部分 | |||||||||||||||||||
| CNS（常数） |
|
||||||||||||||||||
| ACT（主动） |
|
||||||||||||||||||
| 模拟输出 | |||||||||||||||||||
| 【REVO】模拟输出 |
|
||||||||||||||||||
| [SIG]监控模拟输出 |
|
||||||||||||||||||
| 脉冲输出单元 | |||||||||||||||||||
| 信号内容 | FFT处理提取的功率谱频率脉冲 | ||||||||||||||||||
| 输出电压 | 低：0.5 V或更低，Hi：4.5 V或更高（无负载时） | ||||||||||||||||||
| 输出更新时间 | 稳定旋转模式（常数）：500 ms内 旋转加速/减速模式（激活）：250 ms内 |
||||||||||||||||||
| 负载电阻 | 100kΩ或更高 | ||||||||||||||||||
| 输出连接器 | 迷你迷你插孔（与φ2.5/ REVO输出共用） | ||||||||||||||||||
| 一般规格 | |||||||||||||||||||
| 电源 | 4节AA电池或PB-7090 AC适配器（可选） | ||||||||||||||||||
| 持续使用时间 |
约6小时（背光关闭时） （* 1）使用NP传感器时，建议使用专用的AC适配器，因为通过驱动恒流电源可以增加电流消耗 |
||||||||||||||||||
| 电池电量低指示 | 点亮约4.2 V | ||||||||||||||||||
| 工作温度范围 | 0至+ 40°C | ||||||||||||||||||
| 储存温度范围 | -10°C至+ 50°C | ||||||||||||||||||
| 工作湿度范围 | + 35至+ 85％RH（无冷凝） | ||||||||||||||||||
| 存储湿度范围 | + 35至+ 85％RH（无冷凝） | ||||||||||||||||||
| 物理尺寸 | 180.5（长）x 66（宽）x 47.5（深）毫米（仅机身） | ||||||||||||||||||
| 块 | 约280克 | ||||||||||||||||||
| 附件 | 4节AAA碱性电池，便携包，3种使用说明书 | ||||||||||||||||||
| 价格 | 日本小野全国总代理，日本佐藤全国总代理，日本三丰全国总代理，日本码科泰克总代理，日本柴田总代理， | ||||||||||||||||||
