LC-8120/8220是一款基于GPS的速度计，可以高精度测量车速和距离。
通过支持传统产品LC-8100A / 8200A不支持的GLONASS卫星，可以实现更稳定的测量。
此外，LC-8220天线（LC-0721）比LC-8200A天线（LC-0086）更小，更轻，更易于操作。
日本小野GPS车速表LC-8120 GPSLC-8220





GPS车速表
LC-8120

GPS矢量车速表
LC-8220





• 车速表相关产品组大纲
• 外观图下载（DWG / PDF）
• 产品目录（PDF）



• 特点
• 硬件
• 软件
• 选项
• 规范



LC-8120/8220是一款基于GPS的速度计，可以高精度测量车速和距离。
通过支持传统产品LC-8100A / 8200A不支持的GLONASS卫星，可以实现更稳定的测量。

此外，LC-8220天线（LC-0721）比LC-8200A天线（LC-0086）更小，更轻，更易于操作。

新天线（LC-0721）可以连接到传统产品LC-8200（A）上并进行测量。

通过使用可选的高精度IMU，连接到主单元的IMU（惯性测量单元）可以改善加速度和角速度的线性度。

此外，通过增加高响应IMU模拟输出功能（选项），可以将IMU数据的模拟输出频率从100 Hz增加到500 Hz。

在其他功能方面，除了传统功能外，还可以增加白线检测功能（LC-0856），加加速度测量功能（LC-0871）和平均减速度计算（LC-0831）选项，并可以进行更多的车辆测试。你可以回复

特点

• 除GPS卫星外，还支持GLONASS卫星

• 由于天线（LC-0721）小而薄，即使安装在车顶上，对行驶阻力的测量和车辆行为的测量也几乎没有影响

• IMU（惯性测量单元）可以将角速度的线性度从±0.1％/ FS改为±0.03％/ FS（可选）

• 通过高响应IMU模拟输出功能（选项），模拟输出频率可在100Hz至500Hz之间变化

• 可以添加白线检测功能，加速度测量功能，平均减速度计算等新选项

• 一个单元可以测量超过30个项目，包括线速度，横向速度，侧滑角，斜率等选项（LC-8120是可选的）

• 可输入8个模拟信号和5个脉冲信号（LC-8120可选）

• 从采集数据中选择16ch模拟输出，如3轴加速度，倾斜角等等（LC-8220）

• CAN数据采集（可选）

• 当卫星丢失时，可以通过LED和蜂鸣器进行识别

• 基于可追溯系统图的校准可能（可追溯系统图，测试报告，校准证书可提交）

• 用于各种车辆测试的软件选项，例如加速和减速测试

• 通过添加选项，LC-8120可升级至LC-8220等效物





LC-8120视频介绍（YouTube）



高精度数据测量

一般来说，GPS测量纬度和经度，但LC-8000系列很高，因为它不仅通过纬度和经度信息测量移动物体的速度，而且还测量从卫星和移动物体发送的无线电波的多普勒效应。可以测量精度数据。

通过无线电波的多普勒效应实现对速度和距离数据的高精度测量。

稳定的测量

通常，当单独使用GPS测量速度时，它取决于卫星采集状态，但LC-8000系列使用IMU（惯性测量单元）并且不受其采集状态和稳定测量的影响有可能。





LC-8120



<LC-8120 + LC-0850A通用I / O单元的组合示例>





LC-8220





可选功能（图标说明）

LC-8220 标准安装 / LC-8120 选件



LC-8120/8220两种选择

LC-8220可以输入背面D-Sub

可以输入8个模拟通道和5个通道或更多通道。
数据可以记录在PC上。
输入电压范围为0至±10 V，0至±20 V.
LC-8120需要LC-0850A（通用输入/输出单元）。

用于将主机测量的数据输出为模拟电压的功能。输出电压高达10 V.
从许多数据和输出中选择16个通道。
此外，速度模拟输出作为标准配置。
在LC-8120中，需要选件LC-0850A（通用输入/输出单元）。

※照片显示LC-8220
上模拟输出，可选
下模拟输出，标配速度模拟输出



CAN通信数据可以导入主机。符合CAN Ver 2.0B标准。多32个频道。LC-8120和LC-8220都需要选件LC-0851（CAN输入功能）。

主单元测量的数据通过CAN通信输出。输出周期长为10 ms。符合CAN Ver 2.0B标准。将set ID等的内容输出到CANdb文件。LC-8120和LC-8220都需要选件LC-0811A（CAN输出功能）。

它可以测量IMU（惯性测量单元）的XYZ轴方向上的加速度，角速度和角度信息。对于LC-8120，需要选件LC-0821（IMU数据输出功能）。

GPS高度数据和IMU Z轴数据可以进行垂直测量。垂直操作也是可能的。

LC-8120：选件LC-0822（垂直方向测量功能）支持的LC-8200：标准规格

通过用两个天线定义车辆的行进方向，还可以测量车辆自身的方向。在LC-8120中，需要选件LC-0823（矢量测量功能）。

　　※可以在软件中更改设置画面上的km / mile。



将测量单位从千米切换到千米。LC-8120和LC-8220都需要选件LC-0820（公里/英里切换功能）。

可以进行±0.03％/ FS或更低角速度线性度的高精度测量。
（标准IMU为线性±0.1％/ FS）
LC-8120/8220需要可选的LC-0855（高精度IMU）。

在LC-8220（上级）或LC-0850A输出的电压输出中，此功能用于输出3轴加速度和500 Hz更新的角速度数据。此功能与标准附加IMU（LC-0087）和可选的高精度IMU（LC-0855）兼容。

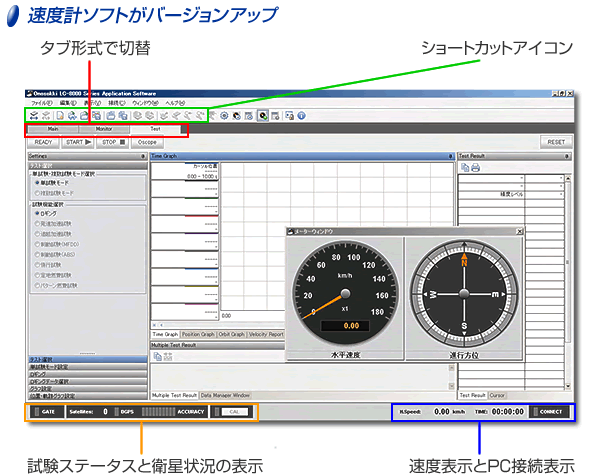

标准软件包含（第3版）功能









软件（版本3）选项功能

功能软件分类

数据记录功能 LC-0833  轨道显示器 LC-0832  油耗测试 LC-0831加速 /减速试验
●　时间序列记录数据的采样频率为100 Hz。 ●　通过引入可选软件可以记录项目。（详情请查看规格表）
多重测试功能 LC-0832  油耗测试 LC-0831加速 /减速试验
●　测量顺序1数据由就绪→开始→停止创建。在经常重复Ready→Start→Stop的测试中，管理生成的数据非常重要。多重测试功能在数据管理器中管理多个测试结果。您还可以一目了然地查看考试之间的差异。
CAN输入功能 LC-0851  CAN输入	CAN输出功能 LC-0811A  CAN输出
●可以加载CAN数据 ●采样率高达100 Hz ●可以导入CANdb文件，并且可以轻松注册测量和记录通道	●可以输出CAN数据 ●输出采样高达100 Hz ● CANdb文件生成功能可以轻松连接CAN记录设备
方向识别功能 LC-0832  油耗测试 LC-0831加速 /减速试验
●执行多个测试时可以设置的功能 ●在驾驶考试中需要双向行驶时使用 ●将记录数据划分为A路线和B路线，并通过预先设定车辆的行驶方向来组织结果 ●我们可以显示每个课程的平均值
划分惯性测试功能 LC-0831加速 /减速试验
●设置了飞行测试，多重测试和方向识别功能时可能出现的功能 ●通过预先设置分区编号和测试开始速度自动启动和停止测试 ●统一显示多次收集的数据
行驶路径车辆行驶方向指示 LC-0823  矢量测量 和 LC-0833  轨道显示 LC-8220  矢量车速表 和 LC-0833  轨道显示器
●在显示行驶轨迹的同时，显示车体的行驶方向，行驶方向 ●需要 LC-8220或矢量测量来显示车辆行驶方向



LC-8120 / LC-8220测量项目对比表

○：标准::选项X：无法衡量

主要项目	测量/ PC数据记录
	LC-8120	LC-8220
水平速度和距离	○	○
直线速度和距离	△ ※1	○ ※5
横向速度，距离	△ ※1	○ ※5
垂直速度和距离	△ ※2	○
梯度	△ ※2	○
卫星数量	○	○
标题	○	○
纬度，经度，海拔高度	○	○
侧滑角	△ ※1	○ ※5
偏航，俯仰，滚转角度	○ ※3	○
XYZ加速度和角速度（IMU坐标轴）	○ ※3	○
XYZ加速度，角速度（车辆坐标轴）	○ ※4	○
车辆姿态角	△ ※1	○ ※5
XYZ加速度	△ ※6	△ ※6

※1 LC-0823可通过添加矢量测量功能
※2可通过添加LC-0822垂直测量功能
※3可通过添加 LC-0821 IMU数据输出功能
※4 LC-0821 IMU数据输出功能和LC- 0823可能增加矢量测量功能
* 5无法使用1个天线
* 6 LC-0871可以增加加速度测量功能



规范

		LC-8120 GPS车速表	LC-8220 GPS矢量车速表
更新频率		100赫兹
水平速度	测量范围	0.1至500.0公里/小时
	准确性	±0.1 km / h * 1
水平距离	准确性	±0.05％* 2
直速	测量范围	– （适用于LC-0823）	-500.0至500.0公里/小时
	准确性		±0.2 km / h * 3
直线距离	准确性		±0.1％* 4
横向速度	测量范围		-20.0至20.0米/秒
	准确性		±0.08 m / s * 5
水平距离	准确性		±0.15％* 6
侧滑角	测量范围		-25.0至25.0°
	准确性		0.15°RMS * 7（参考精度）
车辆姿态角	测量范围		-180.0至180.0°
	准确性		0.1°RMS * 8（参考精度）
偏航角	测量范围	– （适用于LC-0821	-180.0至180.0°
	准确性		0.1°RMS * 8（参考精度）
X，Y，Z  加速度	测量范围		-98.0至98.0 m / s 2 【-49.0至49.0 m / s 2 * 9】
	线性		±0.2％/ FS [±0.1％/ FS * 9 ]  （所有参考精度）
X，Y，Z  角速度	测量范围		-150.0至150.0°/ s
	准确性		±0.1％/ FS 【±0.03％/ FS * 9】 （所有参考精度）
模拟 （速度） 输出	电压范围		0至10 V / 0至500 km / h（可使用附带的软件更改）
	输出精度		±0.2％/ FS
	负载电阻	100kΩ或更高
	温度稳定	±0.05％/ FS /°C
	输出延迟	在5毫秒内
脉冲 （距离） 输出	决议	1,5,10 mm / P可切换
	输出延迟	在5毫秒内
	DUTY	50％±10％
	负载电阻	10kΩ或更高
	输出信号	方波脉冲输出：Hi 5±0.5 V Lo 0.5 V或更低
任意 模拟 输出	项目	– （适用于LC-0850A）	水平速度，直线速度，横向速度，垂直速度，卫星数量，航向，北速，东速，侧滑角，偏航角，俯仰角，侧倾角，IMU坐标轴XYZ加速度，IMU坐标轴XYZ角速度，坡度角 16ch选自卫星丢失标志，车辆坐标轴XYZ加速度，车辆坐标轴XYZ角速度，车辆姿态角度，IMU坐标轴XYZ加加速度
	输出电压		-10.0至10.0 V（可通过PC软件更改）
	偏移错误		在±5 mV以内
	输出精度		±0.1％/ FS
	温度稳定		±0.02％/ FS /°C
	更新频率		100 Hz / 500 Hz * 10
	负载电阻		100kΩ或更高
	输出延迟		在5毫秒内
外部 同步 输出	功能		同步脉冲/异步时钟输出
	输出水平		方波脉冲输出：高5±0.5 V， 低0.5 V或更低
	DUTY		在同步脉冲输出时：Hi为 50％±10％，大约100μs 异步时钟输出
	输出频率		100赫兹
	负载电阻		10kΩ或更高
模拟输入	频道数量		8 ch
	电压范围		±10 V / 20 V.
	采样频率		100赫兹
	抵消		在±20 mV以内
	测量精度		±0.5％/ FS
脉冲输入	频道数量		4 ch：TTL脉冲1 ch：SIN输入
	转变		4 ch TTL： 从脉冲计数/频率/占空比中选择1  ch SIN输入：频率
	频率范围 （4ch TTL）		脉冲计数：DC至50 kHz  频率：1 Hz至50 kHz  占空比：1 Hz至10 kHz
	频率范围 （1通道SIN）		频率：1 Hz至50 kHz
	精度 （4ch TTL）		脉冲计数：±1计数内 频率：输入频率×0.02％在±1 Hz范围内， 占空比转换：1 kHz或更低;±2％或更低 1 kHz或更高;±6％或更低
	精度 （1ch SIN）		频率：输入频率×0.02％±1 Hz或更低
电源输出			DC12±2V（约4VA内）×1ch
外部触发 输入/输出	输入	非电压触点输入：1ch触点（逻辑可切换） 电压输入：5至24 V输入（逻辑可切换） 白线检测传感器输入
	产量	门输出：1ch门ON / OFF，方波脉冲输出，负载电阻39kΩ以上
PC界面		USB 2.0
一般规格	使用电源	DC 10至28 V / AC 100至240 V（使用AC适配器时：可选）
	功耗	高达30 VA
	工作温度范围	0至50°C
	储存温度范围	-10至60°C
附件		天线（LC-0721）， 遥控盒（LC-0083）， Phoenix连接器， IMU（LC-0087）和各连接电缆， DC电源线，USB线， PC标准软件，使用说明书	天线（LC-0721）X 2，大显示屏（LC-0084），遥控盒（LC-0083），Phoenix连接器，IMU（LC-0087）和每根连接线，DC电源线，USB线，PC标准软件，用于IMU安装的天线和磁片，说明书
尺寸（质量）		约269（宽）x 180（深）x 43（高）毫米（不包括突起） （约1.4千克）	约269（宽）x 180（长）x 71（高）毫米（不包括突起） （约2.2公斤）
否则	选项	雪茄插座电源线（LC-0730A），挡风玻璃附件（LC-0740）， 数字打印机（DPU-414），磁带开关，便携包（LC-0813A）
	电脑 操作推荐环境	操作系统：Windows®10/ 7 [32/64位]，内存：512 MB或更多， HDD：80 GB或更多，CPU：Intel Core 2 Duo / 2 GHz或更高， USB：USB 2.0（高速）1端口或更多 屏幕分辨率：PC操作环境中的XGA（1024 x 768）或更高

* 1：水平速度为30 km / h以上，卫星采集数为7以上的精度。

* 2：测量距离为300米，水平速度为30 km / h或更高，卫星采集数为7或更高时的精度。当卫星数量小于7且没有多径时，±0.5％

* 3：当天线之间的距离为2米且水平速度为100千米/小时时，使用七颗或更多颗卫星时的精度。当天线之间的距离为2米且水平速度为100千米/小时时。当卫星数量为4或更多时，±0.8 km / h。

* 4：当天线之间的距离为2米且水平速度为100千米/小时时，使用七颗或更多颗卫星时的精度。当天线之间的距离为2米，水平速度为100千米/小时。当卫星数量为4或更多时，±0.70％

* 5：当天线之间的距离为2米且水平速度为100千米/小时时，使用七颗或更多颗卫星时的精度。当天线之间的距离为2 m且水平速度为100 km / h且卫星数量为4或更多时，为±0.20 m / s

* 6：当天线之间的距离为2米且水平速度为100千米/小时时，使用七颗或更多颗卫星时的精度。当天线之间的距离为2 m且水平速度为100 km / h且卫星数量为4或更多时，为±0.65％

* 7：天线之间的距离为2米，水平速度为30千米/小时或更高，卫星为7或更高时的精度。当天线之间的距离为2 m时，水平速度大于30 km / h，卫星数量为4或更多，0.30°RMS

* 8：当天线之间的距离为2米且有七颗或更多颗卫星时的准确度。当天线之间的距离为2 m且卫星数量为4或更多时，±0.2°RMS

* 9：安装LC-0855高精度IMU选件时。

* 10：安装高响应输出选项时，仅支持模拟输出。
*Windows®10和Windows®7是Microsoft Corporation在美国和其他国家/地区的注册商标或商标。
*英特尔®酷睿™是英特尔公司在美国和其他国家/地区的商标。

* 11：在Windows®10中，您需要连接到网络并进行安装。



可选产品规格

产品名称（类型名称）			通用输入/输出单元（LC-0850A）
任意 模拟 输出	项目		水平速度，直线速度，横向速度，垂直速度，卫星数量，航向，北速，东速，侧滑角，偏航角，俯仰角，侧倾角，IMU坐标轴XYZ加速度，IMU坐标轴XYZ角速度，坡度角 16ch选自卫星丢失标志，车辆坐标轴XYZ加速度，车辆坐标轴XYZ角速度，车辆姿态角度，IMU坐标轴XYZ加加速度
	输出电压		-10.0至10.0 V（可通过PC软件更改）
	抵消		在±5 mV以内
	输出精度		±0.1％/ FS
	温度稳定		±0.02％/ FS /°C
	更新频率		100赫兹
	负载电阻		100kΩ或更高
	输出延迟		在5毫秒内
外部 同步 输出	功能		同步脉冲/异步时钟输出
	输出水平		方波脉冲输出：高5±0.5 V，低0.5 V或更低
	DUTY		在同步脉冲输出时：Hi为 50％±10％，大约100μs 异步时钟输出
	输出频率		100赫兹
	负载电阻		10kΩ或更高
模拟输入	频道数量		8 ch
	电压范围		±10 V / 20 V.
	采样频率		100赫兹
	抵消		在±20 mV以内
	测量精度		±0.5％/ FS
脉冲输入	频道数量		4 ch：TTL脉冲1 ch：SIN输入
	转变		4 ch TTL：从脉冲计数/频率/占空比中选择1  ch SIN输入：频率
	频率范围 （4ch TTL）		脉冲计数：DC至50 kHz  频率：1 Hz至50 kHz  占空比：1 Hz至10 kHz
	频率范围 （1通道SIN）		频率：1 Hz至50 kHz
	精度 （4ch TTL）		脉冲计数：±1计数内 频率：输入频率×0.02％在±1 Hz范围内 工作转换：1 kHz或更低;±2％或更低，1 kHz或更高;±6％或更低
	精度 （1ch SIN）		频率：输入频率×0.02％±1 Hz或更低
电源输出			DC12±2V（约4VA内）×1ch
物理尺寸			约269（宽）x 180（长）x 43（高）毫米（不包括突起）



产品名称（类型名称）			IMU惯性测量单元（LC-0087）
X，Y，Z加速度	线性		0.2％/ FS（参考精度）
	测量范围		±98 m / s 2（参考精度）
X，Y，Z角速度	线性		0.1％/ FS（参考精度）
	测量范围		±150°/ s（参考精度）
电缆			5米
防护等级			IP43
尺寸（质量）			约56（W）x 56（D）×35（H）mm（不包括突起）（约110克/当安装磁铁基座时：约250克）



产品名称（类型名称）	遥控盒（LC-0083）
功能	测试开始/结束命令，清除显示
SW	START，STOP，RESET，SELECT / READY
尺寸（质量）	大约115（宽）x 45（深）x 20（高）mm（不包括突起）（约80 g）



产品名称（类型名称）	CAN输入功能（LC-0851）
标准	符合2.0B版
更新频率	100赫兹
波特率	选择125,250,500和1000 kbps
格式	标准ID /扩展ID支持
数据	CAN输入：多可以获取32个通道 OBD II协议可以获取多10项指定的测量值
附件	D-Sub 9针连接器
OBD II数据采集功能	使用CAN输入端口的数据采集 限制（端口A：31ch / 32ch） ： 1。启用OBD II数据采集功能时，CAN输入端口A的数据采集数为30ch 2。尽管符合SAE J 1979，但如果通信协议根据型号（车型）或发动机型号而不同，则无法获取数据



产品名称（类型名称）	CAN输出功能（LC-0811A）
标准	符合2.0B版
更新频率	选择OFF / 1 Hz / 5 Hz / 10 Hz / 20 Hz / 100 Hz
波特率	选择125,250,500和1000 kbps
格式	标准ID /扩展ID支持
数据	在一个ID中汇总速度，距离和卫星等信息。（ID可以任意设定）
附件	D-Sub 9针连接器，CAN分支电缆（LC-0862）



产品名称（类型名称）	小显示屏（LC-0080）	大显示屏（LC-0084）
显示方法	荧光显示管（绿色）
功能	显示设置，测试开始/结束命令，存储器命令 速度，距离，卫星获取信息显示，简单测试结果显示 1步/ 2步显示切换等显示模式设置可用。 输出命令到DPU-414打印机。
附件	电缆
选项	挡风玻璃安装附件（LC-0740）	–
尺寸 （质量）	大约144（W）x 41（D）x 66（H）mm（不包括突起） （约300 g）	大约196（W）x 50（D）x 60（H）mm（不包括突起） （约450 g）



产品名称（类型名称）	输入连接器盒（LC-0815）	输出连接器盒（LC-0819）
功能	将外部I / O功能单元的D-Sub 输入连接器转换为BNC	将外部I / O功能单元的D-Sub 输出连接器转换为BNC
连接器	BNC x 16，D-Sub 37针x 1
附件	D-Sub电缆
尺寸（质量）	大约230（宽）x 100（长）x 28（高）毫米（约750克）



产品名称（类型名称）	GPS / GLONASS天线（LC-0721）
电缆长度	大约5米
工作温度范围	-40至85°C
防护等级	IP67
尺寸 （质量）	φ57（D）×15（H）mm  （约110 g（不含电缆））



产品名称（类型名称）	白线检测传感器（LC-0856）
电源电压（电流消耗）	12至24 V DC（30 mA或更低）
光源	红色半导体激光器（波长655 nm）
发光输出	0.5 mW或更低
检测距离	0.2至1.5米
激光光斑直径	约6 x 4毫米（距离小于1米）
电缆长度	大约5米
反光板	使用附加的反射片（1米x 2）
工作温度范围	0至50°C
防护等级	IPX3
外形（质量）	大约300（W）x 40（D）x 45（H）mm（约350 g（我们不包括电缆））



其他选择

LC-0730A 点烟器 电源线	LC-0740挡风玻璃 安装 附件	0813-LC甲 手提箱



LC-0856  白线检测传感器	PE1704174 磁带开关	DPU-414 数字打印机
	※铅的颜色可能不同，但性能没有差异
