CF-9200/9400是一体化便携式FFT分析仪。FFT分析仪的所有操作仅适用于主机的硬键和电容式触摸屏,无需分析PC。
新开发的24位A / D转换器负载100 kHz分析高性能前端使工厂的管道和泵比传统机器,电机,汽车,铁路,家用电器,电气和电子等机械更容易,更可靠可以分析零件发出的噪音和振动。
日本小野便携式2/4chFFT分析仪CF-9200/9400



便携式2/4 ch FFT分析仪
CF-9200/9400





日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

  • 日本小野便携式2/4chFFT分析仪CF-9200/9400
  • 日本小野便携式2/4chFFT分析仪CF-9200/9400



  • 日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

1

2

3

CF-9200/9400是一体化便携式FFT分析仪。FFT分析仪的所有操作仅适用于主机的硬键和电容式触摸屏,无需分析PC。

新开发的24位A / D转换器负载100 kHz分析高性能前端使工厂的管道和泵比传统机器,电机,汽车,铁路,家用电器,电气和电子等机械更容易,更可靠可以分析零件发出的噪音和振动。

我们还响应需要FFT分析的现场解决方案,例如使用电磁振荡器或脉冲锤分析由于激励引起的机​​械结构的共振和频率特性。



特点

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野



CF-9200/9400使用大硬键执行FFT分析仪的基本操作,如显示,测量,停止,记录和读出。
我们承诺可靠,快速的运作。在另一方面,缩放的设置和X中的波形显示数量的等·Y轴与所述触摸面板的手指扫动滑动)和夹送在直观的操作)。您可以轻松更改为所需的比例。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野



CF-9200/9400配备两个大容量锂离子二次电池。连续运行实现5小时无绳驱动。
此外,它是一种热插拔机制,可以在电源打开时更换电池,您可以继续测量而不会中断分析和记录工作并重置。内置电池可在运行期间充电*
充电直到电源是约8-9小时。关闭电源约4.5至5小时。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野



便携式FFT分析,实时倍频程分析(RTA)* 1,旋转跟踪分析* 2,以及使用信号输出的线性/对数/扫描分析,以及电磁振荡器的幅度激励控制* 3。压缩在机身上。也可以在分析过程中同时记录,并可以使用CF-9200/9400主机和外围软件进行离线分析。


* 1需要倍频程分析功能(CF-0923)。
* 2需要跟踪分析功能(CF-0922)。
※3需要对数扫描/励磁控制功能(CF-0942)。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

CF-9200/9400是一款无风扇无轴高性能车辆。不会从主机发出机械声或振动。在声音和振动测量和记录领域,CF-9200/9400不会产生噪音和振动。如果装配有无线LAN Ataputa,而不触及CF-九千四百分之九千二百主体,所以能够在平板终端等执行主操作

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

标准功能

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野 *振动标准曲线

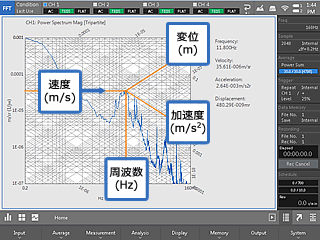

CF-9200/9400 可以在三方图上实时同时读取频率(Hz)和三个幅度值(加速度(m / s 2)/速度(m / s)/位移(m))* 1是的 此外,通过执行1/3倍频程处理并显示VC曲线* 2(振动评估曲线(振动评估曲线)),AFM,电子显微镜,激光干涉仪等精密敏感设备的允许振动基准。您可以快速判断安装环境评估。与过去一样,利用频率分析功能,不必通过单独执行微分和积分处理来转换幅度值,从而能够快速读取每个幅度值。

* 1三分图(图)根据频率(Hz)轴上的速度(m / s)启用幅度(m / s 2)和位移(m)幅度读数。

※2 VC曲线被认为是安装精密机器时可接受的精细振动标准。使用VC曲线时,使用1/3倍频程带宽的评估,标准分为5个步骤(VC-A,VC-B,VC-C,VC-D,VC-E),步长为6 dB。光学显微镜分为长径激光器等应用指南。



振动敏感设备的通用振动标准,Colin G. Gordon,SPIE 99研究设施的演变标准:I-Vibration

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

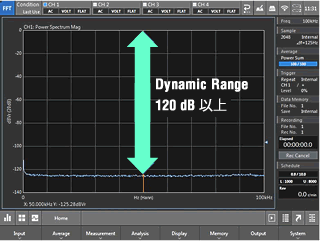

CF-9200/9400具有超过120 dB的宽动态范围,新开发的前端配备24位A / D. 由于在正常声音和振动测量中经常进行的A / D,不再需要改变电压范围。由于测量和数据记录尚未重新设计,测量和分析工作已取得显着进展,不熟悉FFT校准器的新手用户可以放心使用。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

CF-9200/9400将所有信号输入通道隔离。
接地回路和噪声叠加容差高,并且在测量区域和容易产生电位差的目标中实现可靠的测量。
它还可以保护关键的FFT系统免受可能暴露于危险电压瞬变的传感器和信号的影响。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

每个输入通道都配有CCLD(传感器电源)。带有内置前置放大器的加速度计,用于电荷输出型加速度计和测量麦克风的电荷转换器可以直接从CF-9200/9400驱动。使用TEDS传感器,可自动执行传感器电源和单元校准。



※ CCLD(恒流线路驱动)是指恒流驱动方式的传感器接口。通过为内置前置放大器类型的加速度计和用于测量的麦克风前置放大器提供恒流电源,可以直接连接到诸如FFT分析仪的输入,而无需使用外部放大器。通常,它是2至4 mA恒流电源。



TEDS(传感器电子数据表)是描述测量传感器中包含的传感器特定信息的格式的通用术语,在IEEE 1451系列中定义。通过直接连接包含TEDS信息的TEDS传感器,可以自动读取信息,无需进行麻烦的校准工作,缩短了测量准备时间并可以进行可靠的测量。



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

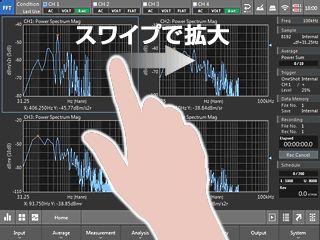

CF-9200/9400在10.4型液晶上配备了电容式触控面板。我们采用点击和滑动等手势操作来绘制FFT的图形操作。您想要测量的频段和增益可以轻松直观地放大和缩小。波形幅度,波形替换,时间轴,频率轴放大/缩小,波形偏移,跨度调整的图形比例拟合仅可以通过轻微手势操作来执行。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野





日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

CF-9200/9400通过新开发的大型硬键操作,执行电源开/关,显示数据类型切换和数据存储等主要操作。即使在不稳定和狭窄的地方也能感受到快速可靠的操作,它可以防止数据丢失和故障。

另外,配备了硬键和触摸板的锁定功能(HOLD),并且防止了由于非预期的接触而导致的故障和设置改变。



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

CF-9200/9400通过LED照明显示FFT的主要运行状态。从启动过程到内置二次电池的充电状态,通过A / D转换器和其他主要硬键,内置LED,即使在远程位置,操作员也可以了解FFT的运行状态。



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

自动检测加速传感器和麦克风的断线和连接器故障*。事先在测量生产之前预防麻烦。
CF-9200/9400还可以禁用断线检测功能。

※恒流驱动(CCLD)型内置前置放大器



FFT基本分析功能

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

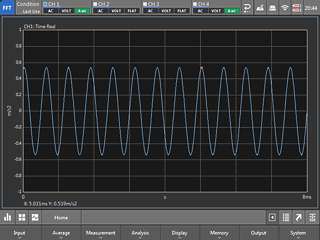

来自传感器(例如失真和电流探头)的振动和噪声以及电压信号经过A / D转换并在时域中显示为数据。



使用搜索光标和增量光标功能直接读取任意点的X轴值和Y轴值,可以轻松读取时间差和水平差异。



通过使用时间轴统计分析功能,可以分析定量时间波形,例如平均值(MEAN),rms值(RMS),波峰因数(波峰因数)和诊断异常。





日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

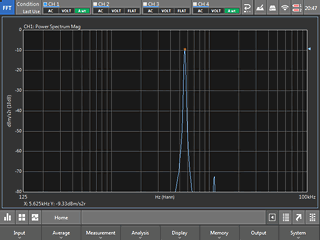

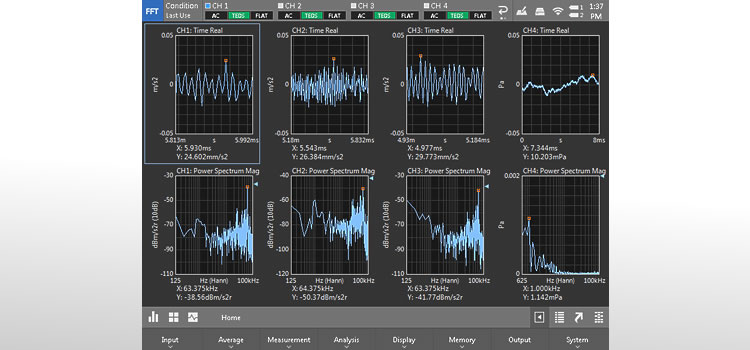

对功率谱进行FFT分析以获得每个频率带宽的功率(频率分辨率⊿f),其中每个频率分量包含在获取的时间轴波形中的强度,横轴以图形方式显示为频率。

通过执行功率谱分析,可以测量振动噪声水平,测量难以仅用时间波形估计的设备异常,并测量结构的固有频率。





日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

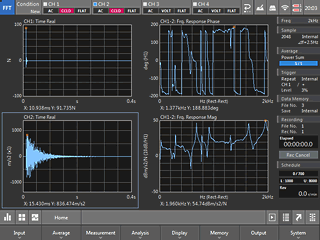

频率响应函数(FRF)表示机械系统或电路系统中输入与输出的比率,其频率轴上具有增益特性和相位特性。

增益特性表示当输入信号通过待评估的传输系统时幅度如何变化,并且Y轴表示为输出与输入的比率。

相位特性显示输入和输出信号之间的相位超前和滞后,Y轴以度或弧度显示。



选项分析软件

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

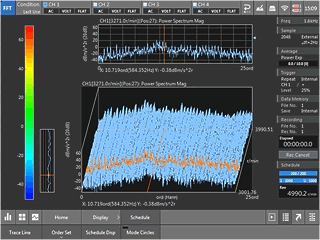

跟踪分析功能(CF-0 922)自动存储各种旋转机器在低速和高速区域旋转时产生的振动和噪声,同时使用FFT进行FFT,振动和噪声的物理特性随速度而变化它是一种可以根据转速分析现象的功能。由于围绕轴旋转的机器(旋转机器),例如发动机,齿轮箱,涡轮机和电动机,在从低到高的宽范围内旋转,部件以特定的旋转速度共振,引起大的振动或振动。它可能会产生噪音。有必要评估转速和部件固有频率之间的关系,以降低破坏的风险并使设备更安静。通过使用跟踪分析功能(CF-0 922),可以从诸如彩色图,三维图,基于一次旋转的顺序分量等各种视点中选择旋转速度和要生成的物理现象之间的关系。您可以进行可视化和分析。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

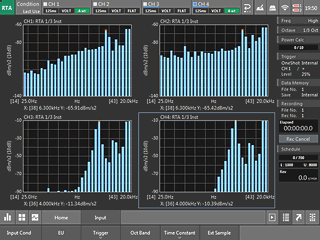

Octave意味着频率的两倍,并且由于耳朵感受到的频率特性相同,因此倍频程分析(CF-0923)对噪声分析有效。

在要测量的噪声的频率范围内,每个频带的声压级可以通过以1/1倍频程或1/3倍频程标准定义的带通滤波器来确定。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

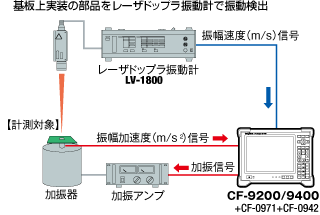

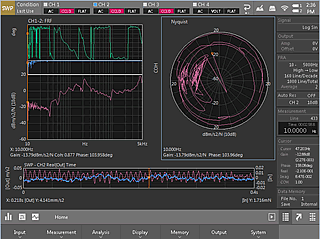

对数扫描功能可以连续改变来自1ch信号输出模块(CF-0971)的驱动正弦波的频率,以评估目标传输系统的共振点。通过正弦扫描频率轴的对数刻度,可以获得每个频率的增益和相位,并获得具有高S / N比的响应函数。

另外,在激励控制中,可以在激励和扫描期间将激励器的幅度控制到任意范围,并且可以在不考虑电磁激励器的频率特性的情况下执行激励测试。



日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

※1ch信号输出模块(CF-0971)需要使用对数扫描/振动控制功能(CF-0942)。

系统配置示例

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

(*点击打开放大的图片)

→PDF输出

记忆和界面

MEMORY

SSD(内置CF-9200/9400主机)

CF-9200/9400的内置SSD(固态硬盘)可以记录24位A / D数字化的时间序列波形,同时进行FFT分析。可以离线分析记录数据,也可以进行FFT分析。另外,各种分析结果可以存储在存储区域中。



SD / SDHC存储卡

它支持SD / SDHC卡,支持高达32GB的大容量。除了存储各种FFT数据之外,还可以保存记录数据(ORF)。



USB存储器

CF-9200/9400可以使用通用USB存储器。除了能够将各种FFT数据保存在USB存储器中之外,还可以移动FFT数据并记录保存在内置SSD中的数据。

INTERFACE

USB海量存储类功能

您可以直接从Windows®PC *访问存储在CF-9200/9400上安装的内置SSD上的FFT测量数据和记录数据(ORF)。可以舒适地执行使用专用软件检索数据和绘图。
保存在CF侧的数据可以轻松复制并保存在PC端。
连接PC要求 Windows®7(32位,64位),Windows®10(32位,64位)



LAN连接功能部分选项

通过使用LAN电缆连接CF-9200/9400和Windows®PC,使用PC操作连接CF-9200/9400和使用远程桌面功能的投影仪复制和写入各种测量数据※1可以投影屏幕。您还可以使用可选的LAN外部控制功能(CF-0947)以编程方式控制CF-9200/9400。
连接PC要求 Windows®7(32位,64位),Windows®10(32位,64位)



无线LAN连接功能选项

通过将无线LAN适配器* 2连接到CF-9200/9400主机,您可以无线传输FFT数据并将存储在CF主机中的数据记录到Windows®PC。
您还可以使用远程桌面功能* 1在Windows®PC或各种便携式信息终端上显示和控制CF-9200/9400系列。



蓝牙(Bluetooth®)连接功能选项

通过将蓝牙(Bluetooth®)接收器* 2连接到CF-9200/9400主机,只需操作主机上的“PRINT”按钮,即可将显示屏上的图形无线输出到移动打印机* 2
您还可以无线连接到键盘。


* 1使用Microsoft®远程桌面* 2请使用推荐产品。

CF-9200/9400×O系列(软件)

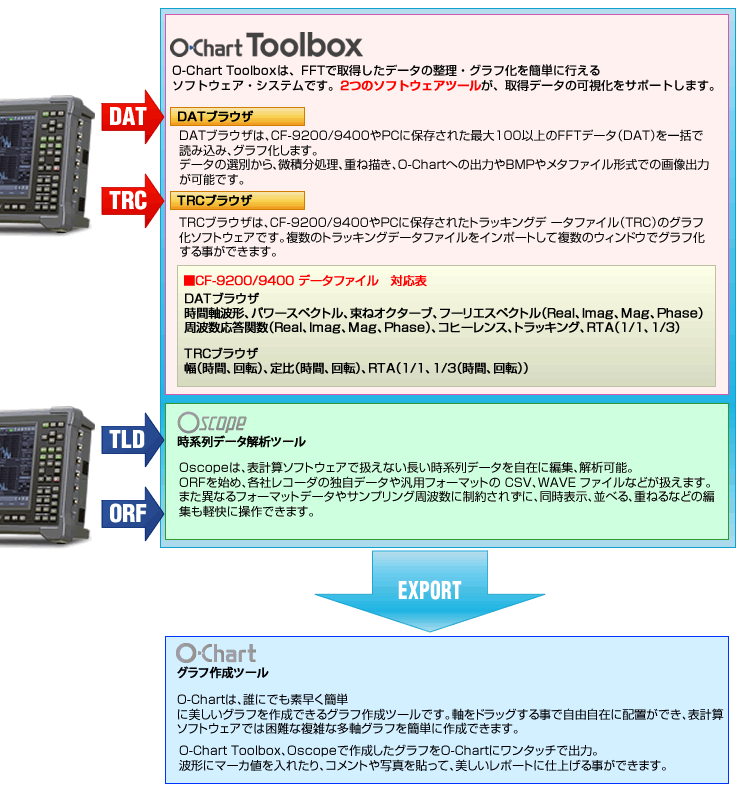

O系列软件导入并浏览CF-9200/9400收集和保存的数据。一个便于数据组织,处理,分析和绘图的软件系列。

日本小野便携式2/4chFFT分析仪CF-9200/9400-日本小野

规范

1.输入部分

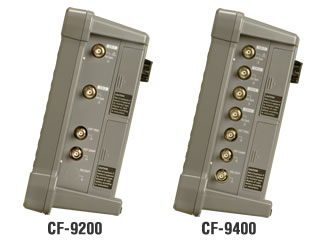

输入通道数 CF-9200:2通道/ CF-9400:4通道
输入格式 单端
隔离

CH隔离(总是)

输入连接器 BNC(CO2型)
输入阻抗 1MΩ±0.5%100 pF或更低
输入耦合

直流或交流(0.5 Hz-3 dB±10%)

传感器电流(CCLD) 通过输入连接器(BNC端子)以恒定电流供给传感器同轴电流:+24 V / 4 mA
断线检测功能 使用CCLD时检测电缆断开
TEDS *注) 根据IEEE 1451.4模板版本0.9 / 1.0,支持加速度计,麦克风和力传感器
输入电压 AC 70 Vrms 1分钟(50 Hz)
输入电压范围 1 Vrms,31.62 Vrms(2个范围)
直流偏移 -60 dB FS或更低(自动归零时)
输入电平监视器 输入过量时红色LED亮起(范围FS点亮)
频率范围 DC至100 kHz
A / D转换器 24位ΔΣ型
动态范围 120 dB或更多(FFT帧长度4096点或更高,1 kHz或更高)
振幅平坦度 小于20 kHz:±0.1 dB,
20 kHz或更高:±0.2 dB
谐波失真 小于20 kHz:-80 dB
大于20 kHz:-75 dB
别名 -80 dB或更低
全尺寸精度 1 kHz时±0.1 dB
幅度线性 ±0.015%(满量程)
CH之间的交谈 -100 dB或更低(1 kHz)
Ch-to-ch增益精度 20 kHz或更低:±0.05 dB
20 kHz或更高(在相同范围内):±0.1 dB
Ch相精度 小于20 kHz:±0.3°
20 kH或更高:±0.7°
抗混叠滤波器 四阶巴特沃斯:LPF 450 kHz-3 dB
数字滤波器
FFT混叠滤波器 基带:10阶椭圆
变焦:6阶椭圆
实时八度音阶 第6届巴特沃思
过滤器 IEC 61260 Ed.1.0 class 1
声学滤波器 声学A,C特性
IEC 61672-1 Ed.1.0 class 1
ANSI S 1.4-1983 TYPE 1
JIS C 1509-1:2005 Class 1
外部样本输入
输入端子 BNC(C02型)
输入电压范围 ±12 V
输入阻抗 100kΩ
输入耦合 AC / DC
检测水平 -12 V至12 V步进0.025 V.
+(上升)或 – (下降)
滞后水平 可选设置
(初始值0.5 V,范围0.025 V至24 V)
输入频率范围 0至300 kHz(带外滤波器300 kHz-3 dB)
输入电压 AC / DC 30 V.
输入脉冲数/旋转 0.5至1024 P / R.
输入脉冲分割功能 R1至1024
分频,当步进1 输入频率超过4 kHz时需要
波形监视器 可以在屏幕上检查波形
外部样品输入LED 脉冲检测期间LED(EXT SAMP)绿灯亮
外部触发输入
输入端子 BNC(C02型)
输入电压范围 ±12 V
输入耦合 AC / DC
检测水平 -12 V至12 V步进0.025 V.
+(上升)或 – (下降)
滞后水平 可选设置
(初始值0.5 V,设置范围:0.025 V至24 V)
输入频率范围 0至300 kHz(带外滤波器300 kHz-3 dB)
输入电压 AC / DC 30 V.
波形监视器 可以在屏幕上检查波形
外部触发输入LED 脉冲检测时LED(EXT TRIG)绿灯亮

*注)使用其他公司制造的TEDS兼容传感器时:根据传感器内部的TEDS芯片类型,可能无法读取TEDS信息。

1:如果您正在考虑购买其他公司生产的传感器,请咨询每个与TEDS兼容的传感器制造商或经销商以确认操作。

2:如果您想将TEDS兼容传感器与我们的TEDS兼容测量仪器一起使用,请使用我们的演示产品检查操作。(请联系我们近的销售办事处)

2.显示设备

大小 10.4型
决议 800 x 600点
系统 TFT彩色液晶电容式触控面板
亮度调整 浅/暗2阶段
照明(背光) LED

※TFT彩色液晶显示器采用非常先进的技术制造,但可能存在非照明和恒定照明等像素(点)。有效点的百分比超过800×600点的99.999%。根据视角或温度变化,可能会看到颜色不均匀或亮度不均匀,但这些不是故障,我们不能接受交换或返回。请提前注意。





3.操作单元

电源开关 按住主电源开关1秒钟或更长时间
。发出哔哔声后,松开手指即可关闭电源。按住时强制关闭电源
软键 通过LCD屏幕下方的软键可以对每个功能进行详细设置
直接钥匙
光标和选择键 上,下,左,右,搜索,⊿设置,ESC
测量单元开关 SCHED,TRIG ON,AVG,START,STOP等
波形选择单元 时间,SPECT,相位,FRF,COH,C-SPECT,SELECT
误操作预防功能 通过SELECT长按锁定和释放软键和直接键(不包括电源开关)
打印键 打印连接推荐的打印机时
直接打印屏幕显示
自动序列播放键 AUTO SEQ播放注册的连续操作
频率范围切换键 FREQ左右
Y轴刻度切换键 Y SCALE上下
信号输出ON / OFF SIGNAL OUT
(安装CF-0971选件时有效)



4.分析部门

频率范围 100 mHz至100 kHz
频率准确度 读数的±0.005%(±50 ppm)
采样频率 分析范围频率的2.56倍(内部采样期间)
采样点/分析点
采样点 分析得分
256 100
512 200
1024 400
2048 800
4096 1600
8192 3200
16384 6400
重叠处理 MAX / 66.7%/ 50%/ 0%/任意
窗口功能 矩形/汉宁/平顶/力/索引/用户定义
延迟功能 其他通道的时间范围可以根据CH1延迟0到8191个点
时间波形处理功能 1阶,2阶微分/ 1次,双积分
转换/ DC消除/去除/平滑
FFT实时速率 100 kHz / 4 CH(内部采样时FFT帧长度2048点或更少)
平均功能
平均设定计数 1到65535次
平均设置时间 0.1秒至999秒,增量为0.1秒
可以在数量或时间上停止平均值。
时域 平均/索引平均值
频域 平均值/指数平均值/峰值保持/减去平均扫描平均值/傅立叶平均值/值总体
幅度范围 平均

A / D取消/双锤取消功能/平均许可选择功能(ADD + 1)/平均撤销功能

触发功能 LED(TRIG'D)在触发时闪烁绿色

触发级别 -99到99(单位:%)默认值= 25%
可以通过幅度单位设置阈值(包括用户校准值)
滞后水平 0到99(单位:%)默认= 2%
位置 ±16383
模式 自由/重复/单/一次
CH1 / CH2(CF-9200)至CH3 / CH4(CF-9400)/外部触发输入
+ / – /±(内部触发)+/-(外部触发)
FFT运算 32位浮点(IEEE单精度格式)





5.处理功能

时域 时间波形/自相关函数/互相关函数/脉冲响应/倒谱
幅度范围 幅度概率密度函数/幅度概率分布函数
频域 功率谱/三线图* /傅里叶谱/提升谱/交叉谱
频率响应函数/相干函数/相干输出功率
算术函数
(时间轴统计处理)
平均值/平均值/有效值/标准偏差/值/小值
波峰因数/偏斜/峰度

*可选择显示1/3 oct VC曲线VC-AE曲线。1/3 oct是功率谱的捆绑过程。

6.记忆功能

录音设备 可选择内部存储器或SD / SDHC存储卡
记录功能
频率范围 100 kHz()
录制频道 CH1 / CH2(CF-9200)CH1至CH4(CF-9400),
也可以记录旋转信息
录制时间 4 GB:大约32分钟50 kHz范围4ch记录旋转信息OFF,2048个采样点
标记 录制时按[ESC]可插入标记
录制格式 ORF
记录容量上限 内部存储约6 GB
SDHC存储卡(32 GB)
数据文件 9990(999数据×10块)数据
DAT / TXT / BMP(分析数据可以3种不同格式同时记录(可选择TXT和BMP))
文件格式 分析数据可以以3种不同的格式同时记录(TXT,BMP可以选择)
DAT / TXT / BMP(保存TXT时,可以保存列表数据)
面板状态记忆 存储和调用测量条件(多50种)
手写的备忘录 记住写在触摸屏上的手写笔记

7.界面

USB
端口数量 3(A型),1(迷你B型)
USB(A型) USB 2.0 USB存储器,无线LAN模块,用于
Bluetooth®模块
DATA
DATA(mini B型) USB 2.0 USB海量存储类功能
连接到PC并读取主机数据(不可写)
无线连接
无线LAN模块 罗技推荐的产品
Bluetooth®模块 Buffalo推荐的产品
SD卡插槽
端口数量 1
SD / SDHC兼容 容量4~32 GB *
*不保证适用于所有SD,SDHC卡。
LAN
端口数量 1
10BASE /
100BASE-TX /
1000BASE-T
远程桌面,外部控制
打印机输出 使用主体PRINT键打印

接口 USB或Bluetooth®
(安装了Bluetooth®模块)
支持的打印机 MW-260 A型
兄弟工业株式会社
输出数据 屏幕复制/列表显示副本



8.其他功能

条件视图 显示设定条件的列表画面
观看 年,年,日,小时,分钟,秒
操作确认声音/警告声 可选择ON / OFF



9.一般规格

电源 附带的交流适配器或附带的电池
功耗
CF-9400

安装CF-0971信号输出选件时)
87 VA或更低(使用AC适配器,电池未充电)
150 VA或更低(使用AC适配器,电池充电)
CF-9200

安装CF-0971信号输出选件时)
73 VA或更低(带AC适配器,电池未充电)
150 VA或更低(使用AC适配器,电池充电)
工作温度范围 0至+ 40°C(湿度20至80%RH,无冷凝)
储存温度范围 -10至+ 50°C(包括锂离子二次电池)
(湿度20至80%RH,无冷凝)
功能性接地终端 消噪接地端子
物理尺寸 小于333(宽)×248(高)×112(深)毫米*除了手柄和支架突出部分
身体冷却 自然风冷(无风扇)
未安装电池约3.9 kg
安装2节电池约4.9千克
CE标志 通讯(EN61010-1:2010,EN61326-1:2013,EN50581:2013)
抗振性 9.8 m / s 2(频率10到150 Hz,150 Hz,XYZ的每个方向)
抗冲击性 500 m / s 2(动作时间11 ms)



10. AC适配器(PS-P20023A)

输入电压 AC 100至240 V.
输入频率 50/60赫兹
输出电压 额定16 V
输出电流 额定4 A.
安全标准 PSE / CE / UL / GS



11.电池

电池 锂离子充电电池(84 Wh)
内置于机身(可热插拔)
数量 可以安装两个
开车时间 连续5小时驱动(安装两个新电池时)
4CH 100 kHz分析/信号输出OFF / LCD背光(亮)/
USB端口未使用
电池状态显示
主屏幕 安装二次电池后,剩余容量将显示在主机屏幕上
电池LED
(BATT1,BATT2)
充电时为橙色,充满电
时为绿色(连接AC适配器时)
低BATT红灯亮(5%或更低)
(不带AC适配器电池)
当电池电量为15%或更低时,显示剩余电池电量警告信息
以剩余水平处理 当电池电量为3%或更低时显示剩余电量警告信息并自动关闭
记住后面板情况
充电时间
当主机运行时 大约8小时到9小时(取决于使用情况)
断电 大约4.5到5个小时
外部充电器(推荐产品) 大约4.5到5个小时



12.信号输出(CF-0971 1CH信号输出模块)选项

频道数量 1
输出端子形状 BNC(C02型)
隔离 没有孤立
输出电压幅度 ±1 mV至±10 V(幅度+ DC偏移)
输出格式 输出不平衡
输出连接 DC
保护电路 短路保护
热舞的输出 0Ω或50Ω±10%
输出电流 10毫安
偏移电压 ±10 V
D / A转换器 16位
转换率 512 kHz
D / A转换器 16位
输出波形 正弦波/扫描符号/伪随机/随机/脉冲
THD和马刺 -75 dB或更小(正弦波1 kHz,幅度±1 V输出)
自适应FFT分析长度 256到16384
缩放分析 支持(链接到缩放分析范围)
电压幅度精度 在±0.5 dB范围内(1 kHz,1 V0-p,1MΩ负载)
频率准确度 ±50 ppm
数字滤波器
平滑滤镜 安装二次电池后,剩余容量将显示在主机屏幕上
在缩放:6阶椭圆
八度带滤波器 1/1或1/3倍频程
第6届巴特沃思
粉红色滤镜 模拟方法-3 dB / oct±1.0 dB(20 Hz至20 kHz时指定)
突发功能 单脉冲,连续爆发
爆发周期
正弦波 1到32767个周期
扫描标志/
伪随机/
脉冲
1到32767 FFT帧
随机 1毫秒到32秒
循环设定单位
和脉冲间隔
正弦波 正弦波1周期
扫描标志/
伪随机/
脉冲
1个FFT帧
随机 1毫秒
锥度功能 当信号为ON / OFF时,逐渐增加或减少输出
1 ms至32 s(步长为1 ms)
但是,当突发功能打开时,该功能被禁用
光谱平坦度 20 kHz至100 kHz:±1.0 dB以内
0至20 kHz:±0.2 dB以内
波峰因素
正弦波 大约1.41
扫过标志 大约1.4至1.6
伪随机 3.3或更少
随机 3.3或更少
冲动 32.0或更低



13.选项和价格

输入名称 物品名称 价格(含税)
CF-9200 便携式2ch FFT分析仪(主机) ¥1,680,000( ¥1,814,400)
CF-9400 便携式4ch FFT分析仪(主机) ¥2,200,000( ¥2,376,000)
CF-0922 跟踪分析(软件选项) ¥250,000( ¥270,000)
CF-0923 RTA分析 (软件选项) ¥200,000( ¥216,000)
CF-0942 对数扫描/励磁控制 (软件选项)
※需要CF-0971
¥300,000( ¥324,000)
CF-0947 LAN外部控制功能 (软件选项) ¥150,000( ¥162,000)
CF-0971 1CH信号输出模块(单独安装费用) ¥200,000( ¥216,000)
DR 202 锂离子充电电池(购买时包含2件)由STL制造 ¥45,000( ¥48,600)
CF-0703 USB连接线
(1.5米·TYPE-A,mini-B USB海量存储级功能)(带铁氧体磁芯)

※USB线是主体配件
¥5,000( ¥5,400)
CF-0951 参考指南(日文版)
(PDF版本包含在随附的CD-ROM中)
¥30,000( ¥32,400)
CF-0951E 参考指南(英文版)
(PDF版本附于随附的光盘中)2014年8月 –
¥30,000( ¥32,400)
CC-0025 软便携包 ¥30,000( ¥32,400)
CC-0091 硬质便携包 ¥160,000( ¥172,800)
PS-P20023B AC适配器(购买时包含) ¥13,000( ¥14,040)
VM1391,VM1700 电源线(2米)<家用> ¥2,000( ¥2,160)
VM037C-VM00308 电源线(2米)<欧洲> ¥2,000( ¥2,160)
VM0600-VM0299A 电源线(2米)<北美> ¥2,000( ¥2,160)
PE3534100 电源线(2米)<> ¥2,000( ¥2,160)
PS-P20021A 电池充电器套装(充电器和AC适配器套件。需另外选择AC线电缆) ¥150,000( ¥162,000)
  PS-P20021A电源线(2米)<日本>角型 ¥2,000( ¥2,160)
  PS-P20021A电源线(2米)<北美>角型 ¥2,000( ¥2,160)
  PS-P20021A电源线(2米)<欧洲>角型 ¥2,000( ¥2,160)



可选软件规范

对数扫描分析/激励控制CF-0942

测量模式(FRA模式)
测量频率范围 10 mHz至100 kHz
频率分辨率(对数扫描) 10,20,40,50,80,100,120,160,200,250,300,320,400,500瓶/年
频率分辨率(线性扫描) 100,200,400,500,800,1000,2000,2500,4000,5000线/总带宽
平均次数 1,2,3,4,5,6,7,8,9,10,20,25,30,40,50,60,80,100,120,150,180,200次和任意次数
频率范围分割设定模式 测量频率范围多可以分为10个,可以通过改变加法次数和信号输出电平来进行测量
自动分辨率控制功能 能够自动优化每个频段的十年,从而可以准确地观察整个频率范围的特征
频率分辨率放大功能 可以生成正弦波,其频率分辨率在测量和重新测量时已降低了频率范围分辨率的20倍
算术函数 频轴微积分函数(一阶导数,二阶导数,1倍积分,2倍积分)4次
算术运算
显示
显示频率响应功能 波德图(横轴:频率/纵轴:增益和相位)
显示频率响应功能 奈奎斯特图(横轴:实部/纵轴:虚部)幅度可以在对数轴上显示
显示模式

FRF模式(三屏显示)
1)FRF(电路板图),COH(可能显示ON / OFF)
2)奈奎斯特,SPEC(1,2ch覆盖)
3)TIME,瞬时频谱(叠加)显示和通道规格)

列表模式1屏幕显示
1)测量条件
2)编号/频率/ FRF增益/ FRF相位/ COH / FRF实部/ FRF虚部/ SPEC 1 / SPEC 2 /所有测量数据的添加数量列表
峰值列表模式2或3屏幕显示
在FRF
1的波特图显示中通过两种方法显示频率,增益和相位。峰值增益点(自动搜索)
2。任意点
存储模式
1)处于当前状态的FRF
2)存储波形列表
3)2)中选择的波形的叠加显示(多20个屏幕)
计算画面(四画面显示)
1)当前FRF
2)存储FRF
3)1),2)通过算术运算和微积分运算得到的波形,1),2)从开/关循环转换后的波形转换※计算也可以显示结果波形
.4)3)的计算结果的奈奎斯特图。
显示功能 相位展开显示
搜索delta功能



跟踪分析CF-0922

跟踪分析类型 相位跟踪
幅度跟踪
采样方法 固定比率跟踪(外部样本):分析顺序
固定宽度跟踪(内部采样):频率范围与FFT分析相同
FFT采样点 功率谱指数平均值
傅里叶谱指数平均值
分析顺序 第800(6.25,12.5,25,50,100,200,400,800)
块数 1000(100,200,400,800,1000)
分析屏幕显示 有6个屏幕/跟踪显示的列表显示
显示功能 时间轴波形,频率分析(幅度,相位),阶比
分析(幅度,相位),恒定比率跟踪分析(幅度,相位),固定宽度跟踪分析(幅度,相位),
固定频率跟踪分析(幅度,相位) ,时间跟踪分析(幅度,相位),
3D地图,坎贝尔图
显示跟踪图的数量 8(MAX ord,OA分开)
安排功能 轮换时间表(具有自动下降识别功能)
时间表(时间趋势)
限速设定 UP(下限→上限)
DOWN(上限→下限)
上/下(下限→上限→下限)
DOWN / UP(上限→下限→上限)
分析同步录音功能 仅支持固定宽度跟踪



RTA分析CF-0923

八度型 1/1倍频程和
1/3倍频程(滤波器:六阶巴特沃斯)
JIS C 1514:2002 Class 1,IEC 61260 Ed.1.0(1995)Class 1 ANSI
1与ANSI S1.11:2004 Class 1兼容
时间重量(时间常数) 10毫秒,35毫秒,125毫秒(快速)
630毫秒,1秒(慢),8秒,
IMPULSE上升35毫秒/下降1.5秒
符合JIS C 1509-1:2005 Class 1和IEC 61672-1:2002 Class 1
分析频率范围 0.8至20 kHz(1/3倍频程)
1至16 kHz(1/1倍频程)
算术函数 瞬时值,每秒值,值保持,小值保持
功率平均值,总功率,线性Leq
分析屏幕显示 多6个屏幕(带数据覆盖)
提供实时八度显示列表功能
分析同步录音功能 支持
选项 CF-0922(跟踪分析功能)



LAN外部控制功能CF-0947 (推荐环境)

客户端PC 操作系统:Windows®7SP1(64位/ 32位)
软件 Microsoft®VisualStudio 2012(VB,C#)
Microsoft®Excel2007
网线 LAN电缆类5E交叉

*Windows®7,Microsoft®VisualStudio,Microsoft®Excel,Microsoft Corporation

在美国和其他国家/地区注册的商标或商标。



主体配件

附件
AC适配器(AC适配器电源线(2米) 数量1
电池(DR202锂离子充电电池) 数量2
使用说明书(CF-9200/9400用户指南手册) 数量1
CD-ROM(参考指南,实用程序,外部控制DLL等) 数量1
SDHC存储卡(4 GB) 数量1
USB线(用于USB海量存储类) 数量1



推荐产品

输入名称 产品名称/制造商
PMC02A RRC制造的电池充电器
BSBT4D09BK Buffalo制造的Bluetooth®模块
LAN-W150NU2A Logitec制造的无线LAN模块
MW-260 A型 MW-260 A型兄弟工业株式会社

* Bluetooth是Bluetooth SIG,Inc。在美国和其他国家/地区的商标或注册商标。

*有关推荐的USB存储器的信息,

*有关推荐的SDHC卡的信息,
