 CF-4700 FFT比较仪是一种线性测定机,非常适合通过产品声音和振动进行的质量检测。通过结合我公司多年培育的基于FFT的频率分析技术,提取出成为问题的特征频率成分,判断质量。

除了基于频率分量的大小和先前型号CF-4500中的波形形状的判断功能之外,还可以提取周期性波动的声音和振动的波动量并根据波动量来判断配备可变组件提取功能。该功能是基于周期性波动而不是声音或振动的频率水平的波动量的判断功能。使用此功能,您可以对使用电机操作的设备或“Katakata”等嘎嘎声发出的“Gee”等泥泞声音进行通过/失败判断。此外,还可以执行使用带通滤波器的振动监测和包括在波动分量提取功能中的包络函数,以及通过监视功能(耳机输出)对振动的可听确认。

对于即将开始使用此频谱的通过/失败判断的用户…

添加了新的判断辅助功能,允许您通过简单的操作设置判断范围。

由于从每个测量数据文件中读取声音和振动的电平差并且设置了判断块,因此即使对于次尝试判断频谱上的通过/失败的客户,也可以容易地设置该块。你。

特点

使用四个比较功能确定产品的质量

块比较器功能,通过设置决策区域来确定特征频率信号电平的通过/失败

形状比较器功能(选项)判断波形形状的通过/失败

跟踪功能(选项)通过改变转速来判断特定顺序的电平变化的通过/失败

波动分量提取功能(选项)提取由周期性波动引起的声音和振动的波动量,如节拍和颤振

其他功能

判断辅助功能,用于根据无缺陷产品/缺陷产品的频率特性的差异来设定判断范围

可自动执行单元校准的TEDS传感器支持(加速度传感器和麦克风的Ver.1.9,Ver.1.0)

断开检测功能,可在使用恒流驱动(CCLD)传感器时自动检测电缆断裂和连接器故障

将测量数据和条件复制到USB存储器

用于定序器的通用和单个块的判断结果的开路集电极输出。使用分配给输入I / O的命令控制机器(多9个输入)

主电源线因电源备用功能下降而导致测量数据丢失的预防(选项)



CF-4700可变成分提取功能(CF-0473)简介视频(YouTube)



功能

1。块比较器(按频率级别判断)

日本小野FFT比较器CF-4700-日本小野

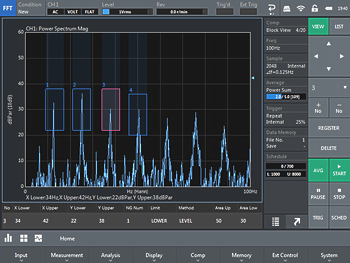

块比较器是使用已设置为任意频率和级别的块(区域)进行判断的功能。确定感兴趣信号的峰值或电平是否在设定条件下匹配。信号判断方法有六种类型:电平,峰值电平,峰值值,内部值,部分总体和区域内容。可以通过在触摸波形上的屏幕时拖动或列表显示上的数字输入来进行判断块设置。

相关功能:

块比较器功能 日本小野FFT比较器CF-4700-日本小野
判断参考操作辅助功能 日本小野FFT比较器CF-4700-日本小野

2。形状比较器(由波形的形状决定)

日本小野FFT比较器CF-4700-日本小野

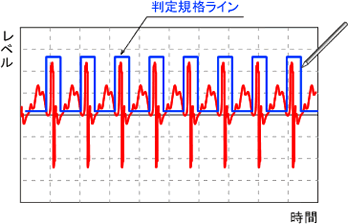

形状比较器是判断波形形状的通过/失败的功能。判断线可用于判断时间波形的细微变化和频谱形状的差异。在时间波形中,为了防止由于瞬时噪声引起的错误判断,如果超过判断水平的数据点的数量小于设定值,则可以将其视为噪声并从判断目标中排除。



相关功能:

CF-0472形状比较器功能 日本小野FFT比较器CF-4700-日本小野

3。跟踪波形形状比较器(由波形的形状决定)

日本小野FFT比较器CF-4700-日本小野

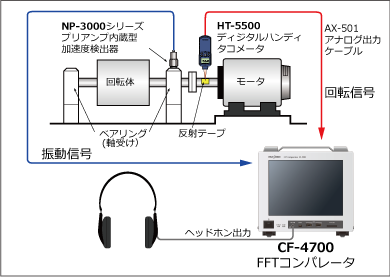

振动·重要的是测量和分析振动和噪声增加的转速,以及旋转机器的哪些部分产生振动和噪声。CF-4700 FFT比较器可以跟踪转速波动,提取旋转引起的振动和噪声分量,并根据水平值或变化状态判断设备质量。



相关功能:

CF-0472形状比较器功能日本小野FFT比较器CF-4700-日本小野
CF-0471跟踪功能
 日本小野FFT比较器CF-4700-日本小野

4。波动成分提取功能(根据特定频带的频率成分的波动量判断)

日本小野FFT比较器CF-4700-日本小野



日本小野FFT比较器CF-4700-日本小野

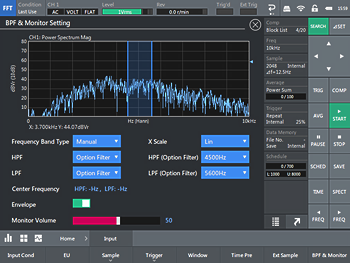

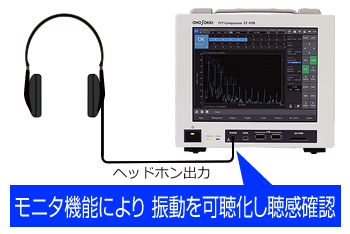

波动分量提取功能是提取特定频带的信号幅度的“波动量”的预处理功能。它有效地确定由于尺寸波动而发生的异常噪声和异常振动,以及诸如[Gite]的模糊噪声的成功或失败以及当使用电动机的装置操作时发生的诸如“Katakata”的颤动噪声。它可以用作判断的预处理。另外,可以执行包括在波动分量提取功能中的带通滤波器,使用包络函数的轴承的振动监视,以及通过监视功能(耳机输出)的振动可听性。





日本小野FFT比较器CF-4700-日本小野



相关功能:

CF-0473可变分量提取功能 日本小野FFT比较器CF-4700-日本小野

5。电源备份(防止意外电源下降的措施)

日本小野FFT比较器CF-4700-日本小野

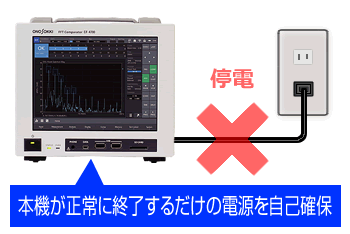

在生产现场,可能发生突然的瞬时电力故障或线路主电源的大电压降。通过安装此选件,无需准备单独的不间断电源,即使线路的主电源关闭,也能确保设备的电源正常关闭。另外,如果预先设定了开始条件,则在恢复供电时不需要再次设定测量条件。通过使用此功能,还可以通过打开/关闭线路的主电源来集中管理电源,这使得无需打开/关闭机器。





相关功能:

CF-0478电源备份功能 日本小野FFT比较器CF-4700-日本小野

前后面板

日本小野FFT比较器CF-4700-日本小野

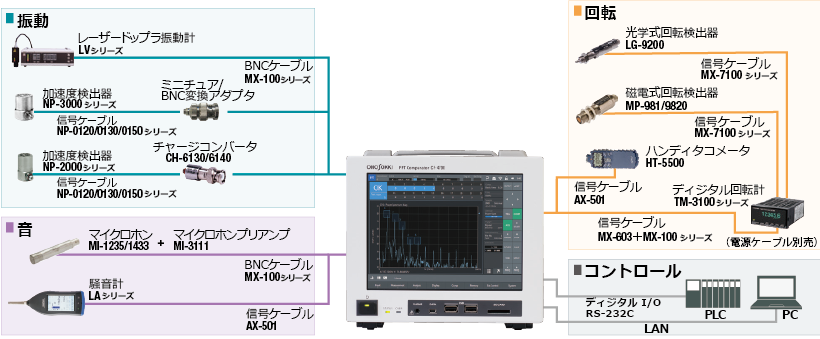

系统配置

日本小野FFT比较器CF-4700-日本小野

应用实例

门镜操作期间的噪声评估

如果在打开或关闭车门后视镜时电动机的旋转不均匀,则可能出现具有周期性波动分量的混浊噪声。
因此,门镜的开/关状态的声音由MI-1235 1/2英寸测量麦克风+ MI-3111麦克风前置放大器测量,并且使用波动分量提取功能提取周期性波动,并且波动量是异常噪声确定是否存在。通过使用波动分量提取功能,可以判断不能仅通过级别判断的声音。

使用的功能:CF-0473可变分量提取功能

日本小野FFT比较器CF-4700-日本小野

轴承异常振动诊断

如果轴承的轴承损坏,将发生异常振动。来自连接到滚动轴承的加速度检测器的信号输入到CF-4700 FFT比较器。包括在可选的波动分量提取功能中的带通滤波器对由损伤产生的振动的频带进行滤波,并且包络函数根据损伤的位置分析基频。通过频率的幅度监测轴承的状况以确定维护周期。您也可以通过聆听耳机输出的声音来设置滤波器。

使用的功能:CF-0473可变分量提取功能

日本小野FFT比较器CF-4700-日本小野



任务噪声跟踪检查

我们跟踪和分析传输振动信号,并在该级别执行质量控制。通过从变速器测试器的旋转控制器接收旋转脉冲来执行跟踪分析。通过NP-3000系列前置放大器型加速度检测器测量将转速从怠速变为输出时的振动,并进行啮合顺序的旋转跟踪分析。为分析的跟踪数据提供任意判断线以判断传输OK / NG。

使用的功能:CF-0471跟踪功能+ CF-0472形状比较功能

日本小野FFT比较器CF-4700-日本小野

通过敲击声音检查金属部件

金属部件(例如铸件)会改变撞击裂缝或裂缝时产生的声音的频谱。因此,金属部件通过螺纹或其他自由振动悬挂,并且当施加冲击振动时通过辐射噪声进行检查。当锤子振动时产生的声音由LA-4440积分平均精度声级计收集,并从AC输出输入到CF-4700 FFT比较器以分析频率。形状比较器形状根据无缺陷和缺陷产品的不同光谱形状设置,并进行OK / NG判断。

使用的功能:CF-0472形状比较器功能

日本小野FFT比较器CF-4700-日本小野

检查电源板产生的异常声音

电源板上的电子元件可能以电源频率或高频产生噪声。因此,为了避免背景噪声的影响,使用简单的消声箱来测量从电源板产生的异常声音。来自电路板的声音由安装在消声箱中的MI-1235 1/2英寸测量麦克风+ MI-3 111麦克风前置放大器捕获,信号输入到CF-4700 FFT比较器进行频率分析。设置一个判断块,其形状包括发生错误的频率,并根据频谱的区域内容判断OK / NG。

使用的功能:块比较器功能

日本小野FFT比较器CF-4700-日本小野

检查汽车线束绕组噪音

机械部件,例如内置于汽车的滑动门机构中的线束装置,可能在操作期间产生异常噪音。因此,设置在简单隔音箱中的线束装置的电动机被驱动以测量在卷起线束时产生的声音。使用隔音箱中的LA-1410积分平均噪音水平仪检查噪音水平,并将噪音水平仪的交流输出信号输入CF-4700 FFT比较仪进行频率分析。从特定频带的部分整体水平执行比较判断。

使用的功能:块比较器功能

日本小野FFT比较器CF-4700-日本小野

涡轮风扇的不平衡检查

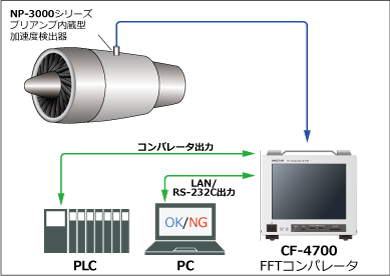

如果涡轮风扇发生不平衡,则来自振动传感器的信号将很大。因此,在旋转涡轮风扇的同时测量振动。使用NP-3000系列前置放大器内置加速度检测器的信号,使用CF-4700 FFT比较器确定目标频段和判断电平,并设置判断块。作为判断方法,选择峰值max,如果设置块区域中存在波形的MAX值(值),则判断为OK,否则判断为NG。

使用的功能:块比较器功能

日本小野FFT比较器CF-4700-日本小野

数字I / O.

数字I / O. 推荐的连接电路/规格
DIGITAL INPUT

分配并使用以下功能。
– 通过命令分配进行控制
(多9个端子)
– 面板条件选择(4个端子)
– 判断块切换(4个端子)

日本小野FFT比较器CF-4700-日本小野 日本小野FFT比较器CF-4700-日本小野

输入类型:通过触点或集电极开路驱动(公共集体绝缘)
输入电流:5 mA

逻辑:负逻辑(Lo = 1,Hi = 0)
电源电压:隔离5 V
适用的连接器:FK-MC 0,5 / 10-ST-2,5(Phoenix Contact标准附件)

STATUS OUTPUT

4状态
/ Comp-BUSY

·好的

·NG

·错误

是输出的接触终端

日本小野FFT比较器CF-4700-日本小野 日本小野FFT比较器CF-4700-日本小野
输出类型:开路集电极(每个信号隔离4个独立信号)
输出耐压:30 V
输出电流:25 mA(吸收)
集电极饱和电压:1.0 V或更低
逻辑:负逻辑(Lo = 1,Hi = 0)
适用的连接器: FK-MC 0,5 / 8-ST-2,5(Phoenix Contact标准配件)
COMP OUTPUT 此触点端子

选择20个判断设置中的任意五个
并输出结果。

日本小野FFT比较器CF-4700-日本小野 日本小野FFT比较器CF-4700-日本小野
输出类型:集电极开路(5点+公共集体绝缘)
输出耐压:30 V
输出电流:25 mA(汇)
集电极饱和电压:1.0 V或更低
逻辑:负逻辑(Lo = 1,Hi = 0)
适用的连接器: FK-MC 0,5 / 6-ST-2,5(Phoenix Contact标准配件)

规范

输入部分

通用输入
输入通道数 1 CH
输入端子形状 BNC(C02型)
输入格式 单端,隔离
输入阻抗 1MΩ±0.5%,100 pF或更低
输入耦合 DC或AC(0.5 Hz时-3 dB±0.3 dB)
传感器电源电流(CCLD) +24 V,4 mA
TEDS功能*注) 兼容IEEE 1451.4 Ver.9.0,Ver.1.0加速度计和麦克风
TEDS Ver.9.0(0:加速度传感器,12:麦克风)
TEDS Ver.1.0(25:加速度传感器,27:麦克风)
输入电压 30 Vrms(42.4 Vpeak)
输入电压 AC 70 Vrms 1分钟(50 Hz)
输入电压范围 1 Vrms,31.62 Vrms(2个范围)
直流偏移 -60 dB满刻度或更低(自动归零,直流耦合)
振幅平坦度 ±0.1 dB
谐波失真 -90 dB或更低(标准/选项滤波器关闭)
全尺寸精度 在±0.1 dB范围内(1 kHz时)
别名 -90 dB或更低
幅度线性 ±0.0015%(满量程)
输入电平监视器 输入过量时红色LED指示灯(亮度达到满量程的95%)
动态范围 110 dB或更多
(800行,矩形窗口,平均100次)
A / D转换器 24位⊿型
外部触发输入
输入端子形状 BNC(C02型)
输入电压范围 ±12 V
输入阻抗 100kΩ
输入耦合 DC或AC
输入频率范围 0至300 kHz
外部样本输入
输入端子形状 BNC(C02型)
输入电压范围 ±12 V
输入阻抗 100kΩ
输入耦合 DC或AC
输入频率范围 0至300 kHz(不可直接采样)
模拟滤波器
高通滤波器(HPF) 截止频率(固定)1,3和10 Hz(-18 dB / oct)
10 Hz符合振动严重度标准滤波器(3阶Butterworth,ISO 2954)
低通滤波器(LPF) 截止频率(固定)1 k,10 kHz(-18 dB / oct)
1 kHz符合振动严重性标准滤波器(3阶Butterworth,ISO 2954)
数字滤波器
频率加权滤波器 特性,C特性
(IEC 61672-1 Ed.1.0 class 1,ANSI S1.4-1983 TYPE1,
JIS C1509-1:2005 class 1)

*注)使用其他公司制造的TEDS兼容传感器时:根据传感器内部的TEDS芯片类型,可能无法读取TEDS信息。

1:如果您正在考虑购买其他公司生产的传感器,请咨询每个与TEDS兼容的传感器制造商或经销商以确认操作。

2:如果您想将TEDS兼容传感器与我们的TEDS兼容测量仪器一起使用,请使用我们的演示产品检查操作。
  (请联系我们近的销售办事处)

日本小野FFT比较器CF-4700  日本小野FFT比较器CF-4700

显示设备

大小 8.4型
决议 800 x 600 *
系统 TFT彩色液晶电阻式触控面板
亮度调整 开/关2个阶段
照明(背光) LED

※TFT彩色液晶显示器采用非常先进的技术制造,但可能存在非照明和恒定照明等像素(点)。有效点的百分比超过800×600点的99.999%。根据视角或温度变化,可能会看到颜色不均匀或亮度不均匀,但这些不是故障,我们不能接受交换或返回。请提前注意。



分析部门

频率范围 1 Hz至40 kHz
采样点/分析点 256 / 100,512 / 200,1024 / 400,2048 / 800,4096 / 1600,8192 / 3200,16384 / 6400
实时分析 40 kHz(小于16384点,内部采样)
重叠处理 MAX,75%,66.7%,50%,25%,0%,可选
窗口功能 长方形,汉宁,平顶
时间轴波形处理功能 1/2导数,1x / 2积分
转换,DC消除,去趋势,平滑
FFT运算 32位浮点(IEEE单精度格式)
触发功能
触发级别 -99到99(单位:%)默认值= 25%
滞后水平 0到99(单位:%)默认值= 2%
位置 ±8191
触发模式 自由,重复,单一,一枪
+, – ,±
触发源 CH1,外部触发输入
平均功能
平均设定计数 1到65535次
平均设置时间 0.1至999.9秒(以0.1秒为增量)
时域 平均,索引平均值
频域 平均值,索引平均值,峰值保持率,值
幅度范围 平均
平均控制功能 A / D取消
处理功能
时域 时间轴波形
频域 功率谱,傅里叶谱,
1/1倍频程(束),1/3倍频程(束)
幅度范围 幅度概率密度函数,幅度概率分布函数
