扭矩计算显示
TQ-5300

TQ-1000/2000系列法兰式高刚性扭矩检测仪兼容

• 日本小野扭矩计算显示TQ-5300
• 日本小野扭矩计算显示TQ-5300





至TQ-1000 / 1000G / 2000扭矩检测器

TQ-5300数学显示器可与法兰型高刚度检测器结合使用，将检测器的脉冲输出转换为数字转矩值或模拟电压输出。

数字输出有4种类型的数字接口（选项）。除了安装在传统型号上的数字接口RS-232C之外，还新安装了EtherCAT，PROFIBUS和CAN，可实现更高速度的数字通信。通过使用该数字接口，可以原样输出扭矩检测器固有的扭矩测量值。

模拟输出使用周期性操作方法转换每个脉冲周期，因此可以实现高速响应。标准配备远程I / O功能，通讯功能和联锁功能，方便系统升级。


此外，还支持多量程测量功能（选项），因此可以使用一个扭矩检测器设置多个扭矩容量。

特点

4种数字输出

·扭矩测量值的高精度输出

通过使用数字输出，可以以扭矩检测器的精度输出扭矩值。





·数字接口（选配）

■EtherCAT（TQ-0535）
■PROFIBUS （TQ-0534）■
CAN（TQ-0533）
■RS-232C（TQ-0532）







支持多量程测量功能

在测量不同的扭矩容量时，必须根据扭矩容量更换扭矩检测器，但是使用可选的多量程功能（TQ-0536），而无需更换扭矩检测器，可以使用一个扭矩检测器设置多个扭矩容量。通过预先输入诸如扭矩检测器的系数和容量之类的信息，可以容易地切换范围。

●不同的扭矩容量设置多可设置为3个范围

●可从菜单或外部模式切换

●在从外部模式切换范围的情况下，可以通过设定范围确认输出确认当前范围，因此可以防止错误测量。

*使用多量程规格时，根据使用的扭矩范围有条件，因此需要在订购前召开会议。





模拟输出，响应速度快

法兰型高刚性扭矩检测器根据检测到的扭矩量改变来自检测器的信号输出频率。扭矩计算指示器计算与每个循环的检测到的扭矩量相对应的频率，并以高速响应输出模拟。
快速响应模拟输出跟踪波动的瞬态转矩，实现更优化的控制。





兼容TQ-1000/2000系列

可连接TQ系列法兰式高刚性扭矩检测器。

TQ-2000系列是一种扭矩检测器，适用于需要高速旋转的电机扭矩测试，例如EV / HEV驱动电机。







配备转速模拟输出

转矩和转速值可以同时模拟输出。
通过使用选项（TQ-0531），可以输出2ch的扭矩。例如，如果要使用不同的控制和录制输出，可以使用单个数学显示。





显示屏幕示例

正常测量屏幕

●主显示屏

两级显示（扭矩，转速）



在屏幕显示设置中，可以选择扭矩值或扭矩值和转速显示。



比较器输出

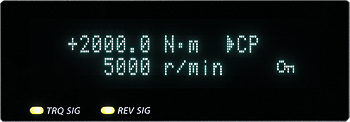

●比较器打开时（一步）

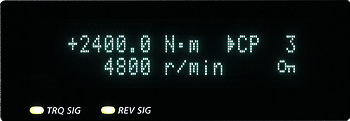

●比较器打开时（两步）



如果扭矩超过设定扭矩值，则可视为异常，并且触点输出可用作互锁。总共3ch输出，2ch可自由设定，1ch当扭矩超过值110％时输出。此外，可以将2个自由确定的通道分配给旋转输出。



设置

●设置条件时

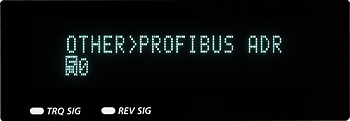

●选择通信接口时（选项）



应用

发动机试验台

提供用于在发动机工作台上忠实再现虚拟负载的数据。通过使用配备数字接口的TQ-5300，可以获得高精度和高响应的扭矩数据。

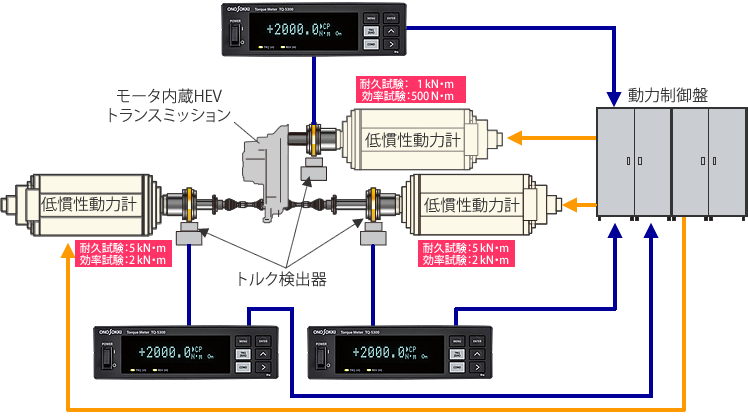

传输测试设备

多量程功能可通过单个扭矩检测器进行测量，从发动机耐久性测试到效率测试。因为根据测试内容不需要安装与扭矩值匹配的检测器，所以可以在不改变条件的情况下实现稳定的测量。





规范



输入部分
扭力	输入格式	线路驱动器输入
	输入频率范围	1 kHz至25 kHz
	*性检测器	TQ-1000系列，TQ-2000系列
	连接器	D-sub 15 PIN（女）
转速	*性检测器	MP-981，MP-9820
	输入频率范围	1 Hz至100 kHz
	信号幅度范围	高电平+5 V±0.5 V  低电平0.5 V或更低
	连接器	R03-R6F（Tajimi Radio）
显示单元
扭力	显示的位数	极性+5位数（不包括小数点）
	单位	N·m，kN·m
	准确性	±0.008％/ FS±1计数
转速	显示的位数	极性+5位数
	单位	r / min
	准确性	显示值×（±0.01％）±1计数或更少
输出部分（模拟输出）
扭力	输出格式	电压输出0至±10 V / FS
	模拟转换方法	周期转换方法（每个周期转换为频率并转换为模拟电压）
	2路开关（选配）	可以从扭矩和转速中选择2个CH输出项目
	模拟转换时间	在1个周期内+5μs
	小允许负载	100kΩ
	准确性	±0.05％/ FS
	连接器	D-sub 9PIN（男）
转速	输出格式	电压输出0至±10 V / FS
	模拟转换时间	在1毫秒内
	小允许负载	100kΩ
	准确性	±0.3％/ FS
	连接器	D-sub 9PIN（男）
输出部分（脉冲输出）
扭力	输出项目	扭矩检测器脉冲输出的波形整形
	输出格式	集电极开路输出可提供高达330Ω的电阻+ 5 V和输出
	脉冲宽度	根据传感器输出宽度
	小允许负载	10kΩ
	连接器	D-sub 9PIN（男）
转速	输出项目	转速检测器脉冲输出的波形整形
	输出格式	集电极开路输出可提供高达330Ω的电阻+ 5 V和输出
	脉冲宽度	根据传感器输出宽度
	小允许负载	10kΩ
	连接器	D-sub 9PIN（男）
接口单元
REMOTE	外部输入项目	旋转方向选择： 切换扭矩零点触点输入CW / CCW CCW联系关闭
		扭矩零点校正值采集开始：触点输入 从外部触点自动将负载转矩显示设置为0的功能
		设置条件切换 3从状态切换到外部输入信号（选项）
	外部输出项目	就绪：联系输出 在扭矩测量模式下接触闭合
		比较器：触点输出 3 ch（可选报警2通道，内部固定1通道）
		条件设定检查 开路集电极输出2 ch（2位有效条件输出）
通讯接口 RS-232C  （可选）	标准	符合RS-232C标准
	波特率	9600/38400 bps
	沟通方式	异步全双工模式
	连接器	HR12-10R-8SD（由Hirose Electric制造）
通讯接口 CAN输出 （选项）	协议	与CAN Ver2.0B兼容
	波特率	125/250/500 kbps 1 Mbps
	输出更新周期	OFF / 1/2/5/10/20/100 Hz 1 kHz
	输出项目	扭矩值/转速值
	连接器	D-sub 9PIN（男）
通讯接口 PROFIBUS  （可选）	协议	Profibus DP从站
	波特率	9.6 / 19.2 / 93.75 / 187.5 / 500 kbps  1.5 / 12 Mbps
	输出项目	扭矩值，转速值，设定项目（CAPACITY，FACTOR）
	连接器	D-sub 9 PIN（女）
通信接口 EtherCAT  （可选）	协议	符合IEC 61508
	波特率	10/100 Mbps
	输出项目	扭矩值，转速值，设定项目（CAPACITY，FACTOR）
	连接器	RJ45以太网连接器Channel0，Channel1
通讯接口安装形式		不能同时安装每个通讯选件，但只能同时安装RS-232C和CAN的组合
一般规格
电源电压		DC 24V（18至30 V）
功耗		20 VA或更低（不包括传感器选项，选项）
工作温度范围		0至50°C
工作湿度范围		20％至80％（无冷凝）
储存温度范围		-10至60°C
存储湿度范围		20％至85％（无冷凝）
物理尺寸		170（宽）×49（高）×150（深）毫米（不包括投影）
块		约700克
CE标志		低电压指令：2014/35 / EUEN61010-1第1类 EMC指令：2014/30 / EUEN 61326-1第1类工业环境 RoHS指令：2011/65 / EUEN 50591
FCC		CFR 47第15部分B部​​分A类
附件		一个直流电源输入连接器，一个用于REMOTE的连接器，一个模拟/脉冲输出连接器，四个橡胶支脚，一个手动



选项



输入名称
TQ-0531	模拟输出切换功能
TQ-0532	RS-232C通讯功能
TQ-0533	CAN输出功能
TQ-0534	PROFIBUS通讯功能
TQ-0535	EtherCAT通信功能
TQ-0536	多量程/高精度功能
TQ-0811	远程电缆2米
TQ-0821	模拟脉冲输出电缆2米
CT-0673	面板安装支架



后面板（配备选件时）

●配备EtherCAT时

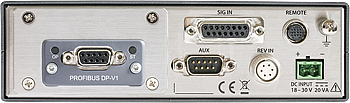

●配备PROFIBUS时





●配备CAN和RS-232C时



※CAN和RS-232C可以单独安装，也可以同时安装。
