价格区间 面议 产地类别 进口

包括超精密电机在内的高性能电机用于各种领域。此外，还有各种类型，例如家用电器中使用的超高速电动机，办公自动化设备中使用的低速电动机，AV设备和超声波电动机。
Ono Sokki配备了各种MT系列探测器，用于高速电机，大容量电机，转矩脉动测量，齿槽转矩测量等，以测量这些各种电机的特性。日本小野扭矩检测仪MT系列

扭矩检测仪
MT 系列

  • 日本小野扭矩检测仪MT系列
  • 日本小野扭矩检测仪MT系列





日本小野扭矩检测仪MT系列-日本小野



包括超精密电机在内的高性能电机用于各种领域。此外，还有各种类型，例如家用电器中使用的超高速电动机，办公自动化设备中使用的低速电动机，AV设备和超声波电动机。

Ono Sokki配备了各种MT系列探测器，用于高速电机，大容量电机，转矩脉动测量，齿槽转矩测量等，以测量这些各种电机的特性。


※除MT系列检测器外，还需要TS-7700B Torque Station Pro　来测量电机特性。



TS-7700B扭矩站PRO



大纲规范

MT系列探测器通用规格

扭矩检测方法 磁相位差系统
轴承方式 滚珠轴承法
扭矩测量精度 ±0.2％/满量程（与TS-7700B结合使用N-0校正）
电流检测精度 ±0.5％/满量程（某些型号的电流/电压检测器是可选的）
电机电源 不包括电机电源
选项
  1. 电机联轴器
  2. 电机固定支架
  3. 电机XY工作台
  4. 大电流探测器，超出每个探测器的范围
  5. 用于测量交流电和三相电的功率计
工作温度范围 0至+ 40°C
使用电源 AC 100 V±10％，50/60 Hz

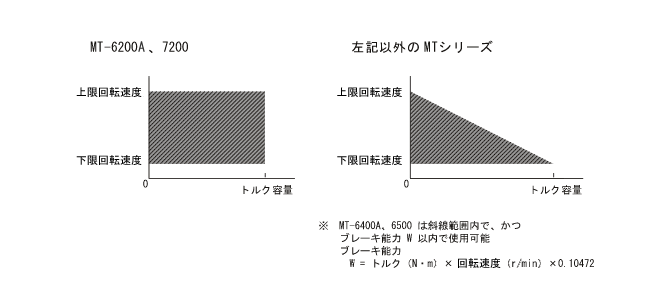

制动能力 可在下图中的阴影区域内使用

日本小野扭矩检测仪MT系列-日本小野



  • 扭矩波动和齿槽转矩
  • 磁滞制动器类型
  • 粉末制动器类型
  • 停产产品（供参考）
  • 选项
  • TS-7700B扭矩站PRO

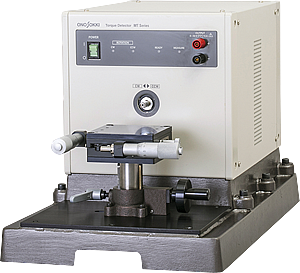

用于MT-6200B 扭矩波动和齿槽转矩的探测器

日本小野扭矩检测仪MT系列-日本小野

  • 检测器适用于测量电机励磁时的转矩脉动和电机无励磁时的齿槽转矩

  • 恒定控制测量在0.5和5 r / min之间

测量项目 扭矩，转速，电流，电压
（MT-6214B或更高的电流/电压测量是可选的）
电流测量范围 10A / 2A DC; MT-6221B至MT-6253B
电压测量范围 50 V / 10 V DC; MT-6221B至MT-6253 B.
块 约15公斤; MT-6221B至MT-6253B
约60公斤; MT-6214B至MT-6215B
价格

*电机检测支架，联轴器，固定支架等是可选的。有关详细信息，请参阅此处。



输入名称

 扭矩

测量转速范围

MT-6221B

 2 mN m

0.5至5转/分钟

MT-6251B

 5 mN m

0.5至5转/分钟

MT-6212B

 10 mN m

0.5至5转/分钟

MT-6222B

 20 mN m

0.5至5转/分钟

MT-6252B

 50 mN·m

0.5至5转/分钟

MT-6213B

 100 mN m

0.5至5转/分钟

MT-6223B

 200 mN·m

0.5至5转/分钟

MT-6253B

 500 mN·m

0.5至5转/分钟

MT-6214B

 1 N·m

0.5至5转/分钟

MT-6224B

 2 N·m

0.5至5转/分钟

MT-6254B

 5 N·m

0.5至5转/分钟

MT-6215B

 10 N·m

0.5至5转/分钟

MT-6225B

 20 N·m

0.5至5转/分钟

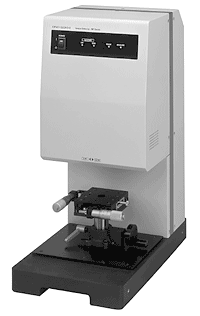

MT-6400B 磁滞制动检测器

日本小野扭矩检测仪MT系列-日本小野

  • 与MT-A系列相比，支持更高的扭矩和更高的转速

  • 结合TS-7700B自动测量电机转速和转矩特性

  • 支持转矩控制和转速控制，支持交流电机测量和直流电机测量

测量项目 扭矩，转速，电流，直流电压
（MT-6424B或更高的电流电压测量可选）
电流测量范围 10 A / 2 A DC; MT-6422 B至MT-6414 B.
电压测量范围 50 V / 10 V DC; MT-6422 B至MT-6414 B.
块 因型号而异
价格

*电机检测支架，联轴器，固定支架等是可选的。有关详细信息。



输入名称 容量 制动能力 测量转速范围
MT-6422B 0.02 N·m 5瓦 100至20,000转/分钟
MT-6452B 0.05 N·m 8瓦 100至20,000转/分钟
MT-6413B 0.1 N·m 12瓦 100至20,000转/分钟
MT-6423B 0.2 N·m 23瓦 100至15,000转/分钟
MT-6453B 0.5 N·m 75 W 100至12,000转/分钟
MT-6414B 1 N·m 75 W 100至12,000转/分钟
MT-6424B 2 N·m 160 W 100至10,000转/分钟
MT-6454B 5 N·m 200瓦 100至10,000转/分钟
MT-6415B 10 N·m 350瓦 100至7,000转/分钟
MT-6425B 20 N·m 600 W 100至7,000转/分钟

※制动器有怠速转矩，无负载时无法测量。

※规格和尺寸自'2004.04起变更。



MT-6500B 粉末制动探测器

日本小野扭矩检测仪MT系列-日本小野

  • 用于测量较大容量的低转速电动机，例如齿轮电动机
  • 结合TS-7700B自动测量电机转速和转矩特性
  • 带XY工作台的移动支架是标准配置
测量项目 扭矩，转速
制动能力 见右表（连续使用）
块 因型号而异
价格

*电机检测支架，联轴器，固定支架等是可选的。有关详细信息。



输入名称 容量 制动能力 测量转速范围
MT-6514B 1 N·m 20瓦 5至1,800转/分钟
MT-6524B 2 N·m 50瓦 5至1,800转/分钟
MT-6554B 5 N·m 130 W 5至1,800转/分钟
MT-6515b的 10 N·m 320瓦 5至1,800转/分钟
MT-6525B 20 N·m 450瓦 5至1,800转/分钟
已停产 MT-6555 50 N·m 1400 W 5至1,800转/分钟
已停产 MT-6516 100 N·m 2200瓦 5至1,800转/分钟
已停产 MT-6526 200 N·m 3200瓦 5至1800转/分钟

※相当于已停产的产品将另行估算。



停产产品（供参考）

MT-A微型扭矩检测器 日本小野扭矩检测仪MT系列-日本小野

日本小野扭矩检测仪MT系列-日本小野

  • 结合TS-7700自动测量电机转速和转矩特性

  • 支持转矩控制和转速控制，支持交流电机测量和直流电机测量

  • 由于电机制动，可以测量空载转速

测量项目 扭矩，转速，电流，电压
电流测量范围 10A / 2A DC; MT-103H，MT-203A
电压测量范围 50 V / 10 V DC
块 23公斤（MT-103H，203A）

*电机检测支架，联轴器，固定支架等是可选的。有关详细信息，请参阅

输入名称

容量

测量转速范围

MT-103H

100 mN m

200至8,000转/分钟

MT-203A

200 mN·m

200至8,000转/分钟



停产产品（供参考）

MT-6100高速旋转探测器 日本小野扭矩检测仪MT系列-日本小野

日本小野扭矩检测仪MT系列-日本小野

  • 支持比MT-A系列更高的旋转速度

  • 结合TS-7700自动测量电机转速和转矩特性

测量项目 扭矩，转速，电流，电压
电流测量范围 10 A / 2 A DC
电压测量范围 50 V / 10 V DC
块 约23公斤

*电机检测支架，联轴器，固定支架等是可选的。有关详细信息，请参阅


输入名称

 扭矩 测量转速范围

MT-6112

 10 mN m 600至25,000转/分钟

MT-6122

 20 mN m 600至25,000转/分钟

MT-6152

 50 mN·m 600至25,000转/分钟

MT-6113

 100 mN m 500至20,000转/分钟



停产产品（供参考）

MT-7200 垂直型扭矩波纹/齿槽转矩检测器

日本小野扭矩检测仪MT系列-日本小野

  • 电机可垂直安装以进行测量

  • 可以小化轴未对准
    （联轴器不加载待测量的电机）

  • 通过齿轮电机稳定旋转进行测量，无间隙





*电机检测支架，联轴器，固定支架等是可选的。有关详细信息.



<table class=”contact_table” width=”90%” border=”1″ align=”center” cellpadding=”3″ bordercolorlight=”#000000″ bordercolordark=”#000000″ “=”” style=”border: 1px solid rgb(153, 153, 153); border-collapse: collapse; margin-left: auto; margin-right: auto; width: 827px; font-size: 13px;”>

测量项目 扭矩，转速 块 25公斤

输入名称 扭矩 测量转速范围
MT-7221 2 mN m 0.5至5转/分钟
MT-7251 5 mN m 0.5至5转/分钟
MT-7212 10 mN m 0.5至5转/分钟
MT-7222 20 mN m 0.5至5转/分钟
MT-7252 50 mN·m 0.5至5转/分钟
MT-7213 100 mN m 0.5至5转/分钟



选项

V块

日本小野扭矩检测仪MT系列-日本小野

■用于电机固定的夹具

■通过将电机夹在上下块之间，需要满足固定尺寸

■可以由多个电机共享



L形支架

日本小野扭矩检测仪MT系列-日本小野

■用于电机固定的夹具

■将电机固定到支架后，将其安装在检测台上

■尺寸是必需的

■安装孔在通常使用的情况下，可以通过加工螺丝孔由多个电机共用。





MT-0094B电机检测支架

日本小野扭矩检测仪MT系列-日本小野

■XYZ表

■适用于微小扭矩，小直径电机



MT-0095B带XY工作台的移动支架

日本小野扭矩检测仪MT系列-日本小野

■适用于大直径电机

■有施法者





耦合

日本小野扭矩检测仪MT系列-日本小野

■用于连接电机轴和检测器轴

■电机的每个轴直径都必需



适配器

日本小野扭矩检测仪MT系列-日本小野

■用于将特殊形状的轴转换为圆轴的夹具

■请通过图纸等指定轴形状。





MT-0100系列扭矩校准器

日本小野扭矩检测仪MT系列-日本小野

■各种规格为50 mN·m至20 N·m。当与MT-A系列和MT-6100系列（一些旧探测器）一起使用时，需要单独的轴锁定机构。



MT-0710系列电压电流检测器

日本小野扭矩检测仪MT系列-日本小野

■用于直流测量：在电机和电源之间安装和使用

■电流：选择30A，50A，100A，200A

■电压：50 V，可更换

*适用于TS-7700 / TS-7700B。TS-7100的规格不同。请小心。



停产产品（供参考）

MT-093电机检测支架 日本小野扭矩检测仪MT系列-日本小野

日本小野扭矩检测仪MT系列-日本小野

■XYZ表

■适用于小扭矩，小直径电机



BA-910B制动控制放大器 日本小野扭矩检测仪MT系列-日本小野

日本小野扭矩检测仪MT系列-日本小野

■使用MT-6555,6516,6526或定制大容量探测器时需要

■与TS-7700 / TS-7700B组合使用时，需要将TS-0775安装在TS-7700 / TS-7700B上
