数字仪表计数器DG-4320/4340输入来自线性仪表传感器的信号，并测量和显示尺寸和位移。增加了测量所需的新功能，如计算功能和条件存储功能，并演示了生产现场的在线测量。
DG-4320具有用于各种计算功能的BCD输出功能，DG-4340具有BCD输出功能和用于各种计算功能的比较器功能。日本小野数字仪表计数器DG-4320
数字仪表计数器
DG-4320
DG-4340 带比较器
- 日本小野数字仪表计数器DG-4320
- 日本小野数字仪表计数器DG-4320
数字仪表计数器DG-4320/4340输入来自线性仪表传感器的信号，并测量和显示尺寸和位移。增加了测量所需的新功能，如计算功能和条件存储功能，并演示了生产现场的在线测量。
DG-4320具有用于各种计算功能的BCD输出功能，DG-4340具有BCD输出功能和用于各种计算功能的比较器功能。
（*）DG-4340的显示例（红色）用于比较器NG判断的情况。在OK判断时，它将以与DG-4320相同的绿色显示。
特点
- 支持各种计数功能的测量
乘法切换功能： 1,2或4倍增
因子切换使用输入脉冲因子设置功能： 测量值乘以任意值显示
偏移设置功能： 任意值加到测量值显示的
小数点位置更改功能： 无论传感器分辨率如何，小数点位置都可更改
操作显示功能： 测量时的值，MIN值，RANGE值（MAX-MIN）操作显示
面板条件存储器： 系数，偏移设定值等计数器所有4种设置都可以在4种条件下保存 - 除线性传感器外，还可连接编码器
- BCD型外部数字输出
- 可通过3ch比较器进行多重分类（仅限DG-4340）
- CE，符合RoHS标准
应用实例

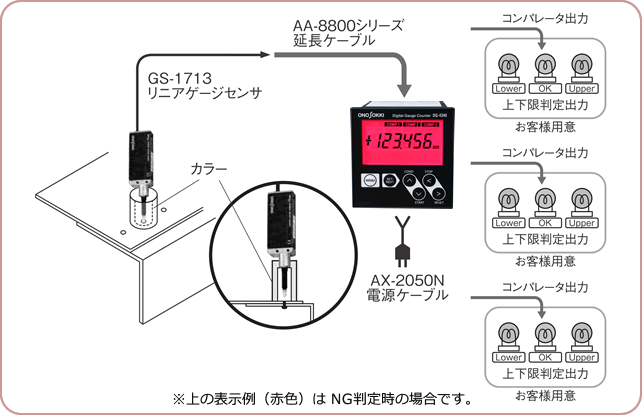

通过3ch OK / NG比较器功能判断通过/失败
您可以通过检测螺钉的高度来检查螺钉的松紧度。由于它有3个OK / NG比较器通道，它可以处理3种不同尺寸的螺丝。
通过3ch OK / NG比较器功能判断通过/失败
在部分平直度检查中，传感器转动并旋转一次。您可以通过查看RANGE值（MAX-MIN）轻松测量平直度。
通过脉冲计数器功能测量长度
使用连接在进纸滚筒上的旋转编码器测量纸张或钢板的长度。通过使用乘法切换功能和因子设置功能，可以将编码器的脉冲输出转换为长度。
通过BCD输出功能自动识别
确定加工零件的尺寸是否在标准范围内。可以将BCD输出带入定序器以按测量值进行分类。
BCD输出
DG-4320/4340 BCD输出基本上等同于DG-4140引脚分配和连接器。但是，由于有新功能，传统产品使用空置的引脚。此外，DG-4240/4280中没有比较器输出端子。
| 销 | 信号内容 | 销 | 信号内容 | ||||
|---|---|---|---|---|---|---|---|
| DG-4120 | DG-4140 | DG-4240 | DG-4280 | DG-4320/4340 | |||
| 1 | 1×10 0 BCD输出 | 19 | 4×10 4 | ||||
| 2 | 2×10 0 | 20 | 8×10 4 | ||||
| 3 | 4×10 0 | 21 | NC | 开始输入 | 降低产量 | PRESET1 | 开始输入 |
| 4 | 8×10 0 | 22 | NC | 停止输入 | 确定输出 | PRESET2 | 停止输入 |
| 五 | 1×10 1 BCD输出 | 23 | NC | NC | 上输出 | Preset3 | 显示切换输入1 |
| 6 | 2×10 1 | 24 | NC | NC | NC | 预设4 | 显示切换输入2 |
| 7 | 4×10 1 | 25 | 极性输出+ | ||||
| 8 | 8×10 1 | 26 | 极性输出 – | ||||
| 9 | 1×10 2 BCD输出 | 27 | DP 0.00 | 小数点1 | |||
| 10 | 2×10 2 | 28 | DP 0.000 | 小数点2 | |||
| 11 | 4×10 2 | 29 | NC | 1×10 5 BCD输出 | |||
| 12 | 8×10 2 | 三十 | 错误输出 | ||||
| 13 | 1×10 3 BCD输出 | 31 | 保持输入 | ||||
| 14 | 2×10 3 | 32 | 重置输入 | ||||
| 15 | 4×10 3 | 33 | 忙碌的输入 | ||||
| 16 | 8×10 3 | 34 | NC | 比较器门输入 | 比较器门输入 | NC | 比较器门输入 |
| 17 | 1×10 4 BCD输出 | 35 | 打印命令输出 | ||||
| 18 | 2×10 4 | 36 | 常见 | ||||
BCD外部信号输入/输出推荐接口
输出信号的接口电路
（BCD输出，极性输出，小数点输出，错误输出，打印命令输出）
| 输出格式 | 开路集电极输出 |
|---|---|
| 耐压 | 24 V |
| 吸收电流 | 30 mA |
| 剩余电压 | 0.5 V. |
（启动输入，保持输入，复位输入，忙输入，比较器门输入）
| 输入低电平电压 | 0至1.4 V. |
|---|---|
| 输入高电平电压 | 3至5.25 V. |
| 输入阻抗 | 1kΩ或更高 |
大纲规范
| 输入名称 | DG-4320 | DG-4340 |
|---|---|---|
| 显示方法 | LCD显示段，点阵复合显示2色背光6位显示 | |
| 显示范围 | 0到±199999（选择0.5μm分辨率时，个数字仅显示0或5） | |
| 符合传感器 | Thorlabs的线性仪表传感器（不包括GS-3800系列） 两相和单相方波电压输出型我们的传感器（编码器等） 传感器电源输出5 V DC±10％，200 mA |
|
| 分辨率切换 | 选择0.5μm，1μm，10μm * 1 | |
| 输入信号 | 两相相位差矩形波，单相矩形波（内部设定切换支持） | |
| 输入频率范围 | DC至300 kHz | |
| 显示数字类型 | 瞬时值，值，小值，RANGE值（值 – 小值） | |
| 算术函数 | 偏移功能因子功能乘法切换功能小数点位置改变功能 | |
| 数字输出 | BCD输出更新时间10 ms开路集电极输出（正/负逻辑可切换） | |
| 比较 | – | 3步，固态继电器系统 上，下比较器和 OK / NG比较器通过切换设置。 背光在运行时变为红色。 |
| 面板状态记忆功能 | 在计数器内保存设置参数（4个条件） | |
| 尺寸/质量 | 72（W）×72（H）×114（D）mm /约320g | |
| 电源电压 | AC 100至240 V. | |
| 工作温度范围 | 0°C至+ 40°C约6 VA（AC 100 V时） | |
| 储存温度范围 | -10°C至+ 55°C | |
| 价格 | ||
| 选项 | ·DG-0430电源选件（DC 12 V 150 mA） •AA-8101 BCD电缆3 m（适用于DA-4130 D / A转换器） •AA-8103 BCD电缆3米（RQ-1410打印机连接） •AA-8107 BCD电缆3米（单面开放） •AX-2050N电源线3米（AC 100 V） |
|
| * 1选择编码器作为传感器类型时，不显示单位和小数点。 （小数点可以通过“小数点设置功能”显示） |
