非常适合高性能电路板的多点检测。
Analog Max.108ch
模拟+逻辑144ch
信号生成216ch 日本日置内内存高编码器MR8740T
这些三位数的多通道测量可以通过一个单元实现，并且可以在4K监视器上高效显示。

内存高编码器
MR8740T

模拟值108ch，测试数据传输时间为零

●适用于ECU等高性能电路板的多点检测 ●模拟108ch~模拟96ch +逻辑48ch输入 ●与传统存储相比，媒体存储所需的时间减少到1/100 ●20 MS / s所有通道同时采样 ●安全测量模拟全通道隔离输入 ●支持4K监视器和显示，不会重叠多通道波形 ●1个输入可以使用1个单元（4ch模拟单元U8975,4ch DVM单元U8991） ●可以产生恒定电压，恒定电流和模拟电阻（VIR发生单元U8794）

•
• USB 3.0
•

我正在寻求理想的多通道测量

非常适合高性能电路板的多点检测。 Analog Max.108ch 模拟+逻辑144ch 信号生成216ch 这些三位数的多通道测量可以通过一个单元实现，并且可以在4K监视器上高效显示。 ※请自己准备4K显示器。

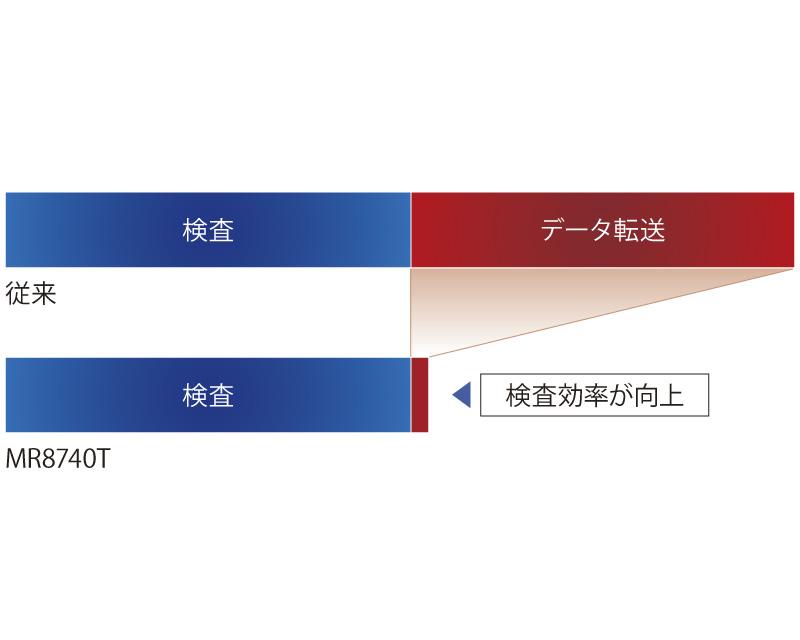

检验数据传输时间为零

限度地减少检查期间的死区时间 在检查中，传统上，在测量完成之后计算，数据存储和数据传输花费时间，并且执行下一次检查的停滞时间很长，并且占用大量的检查时间。 MR8740T显着缩短了计算时间和数据存储时间，旨在限度地缩短检测期间的死区时间。

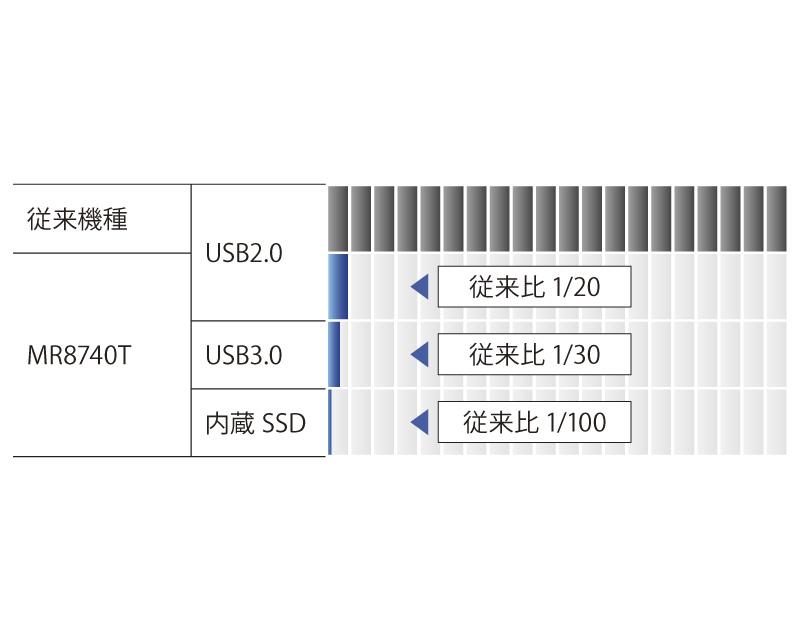

将数据保留时间记录为1/100

限度地减少保存媒体所需的时间。 除采用接口外，MR8740T还通过加速内部处理，缩短了将测量数据保存到介质的时间。例如，花费10分钟的保存在快的6秒内完成。 无需等待数据存储，有助于提高工作效率。

完整的单位阵容

通过组合使用的多个单元可以构建各种检查模型。 在需要多点测量和高精度测量的ECU检测的情况下，4ch单元U8795和U8991的组合可以构建高达108ch的测量系统。 此外，可以通过使用波形生成，脉冲生成和模拟发动机运动和传感器的VIR生成单元来集成检查系统。 此外，通过使用模拟单元8966和数字电压表单元MR8990，可以像DMM测量一样对诸如逆变器板的高速和高压信号进行波形补偿。 通过结合高精度和同步采样单元，可以安全，安全地执行任何测量场景。

非常适合需要同步的测量

单元或通道之间没有采样时间差，因为A / D转换器安装在所有通道上并且测量时序是同步的。 因此，可以执行诸如光标测量和时间差测量的时间测量。

通过所有通道隔离输入防止故障

在所有通道隔离的情况下，噪声不会到达连接目标，并且不会受到地电位差异的不利影响。 另外，可以防止由于错误接线或短路板引起的过电压或过电流输入引起的故障或故障。 *只有8971和8973单元没有绝缘。

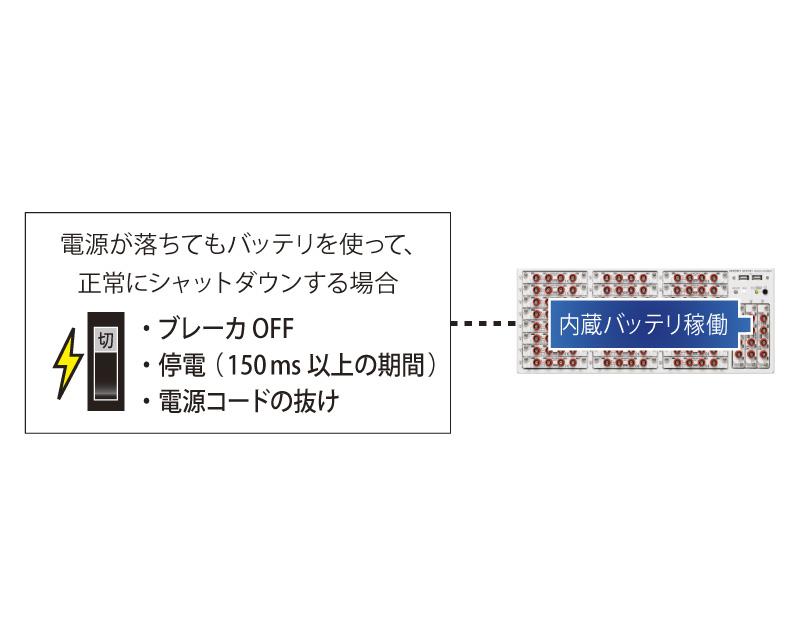

我们通过内置电池应对意外断电

本产品配有电池（密封铅蓄电池），用于在电源切断时关闭Windows。 这允许在意外断电和断路器故障期间正常关闭。

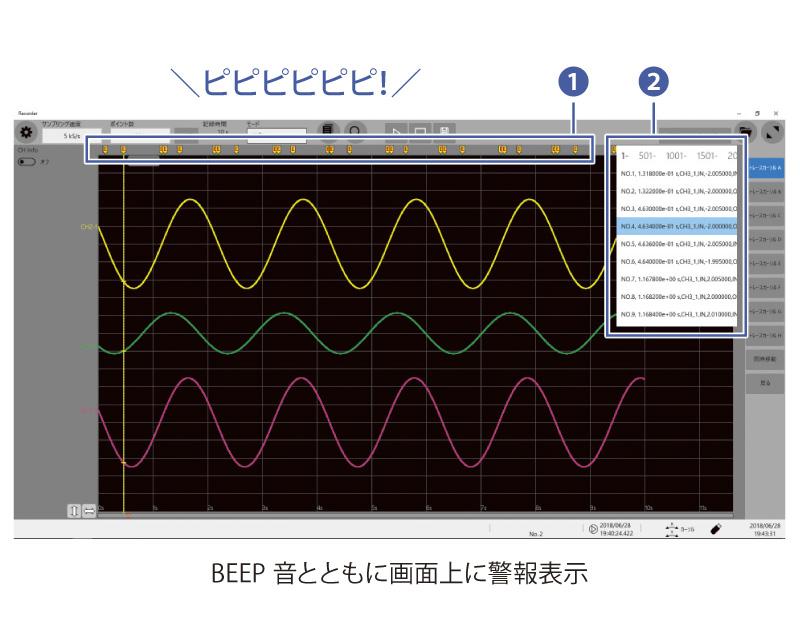

报警功能，用于在检查过程中通知异常

它使用触发设置，并在超出设定范围时具有报警功能。 例如，在抗扰度测试中，它可以用作在超过测量电压的波动极限值时通知的功能。在这种情况下，使用窗口输出触发器。 – 报警输出图像 – 当波形超过上限和下限的设置范围时，屏幕上会显示事件标记并通过BEEP声音通知。此外，当波形在上限和下限范围内时，BEEP声音停止并在屏幕上显示事件标记。 ❷在任何情况下，时间，通道，触发类型和电压测量值都将显示在屏幕的右上角。 　※100KS / s以下的采样有效。

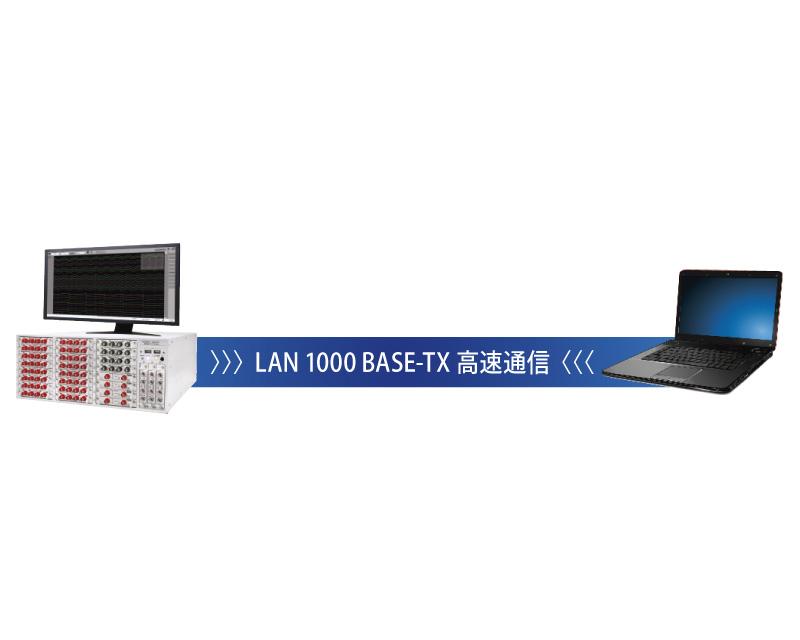

LAN兼容，FTP功能

1000 BASE-TX LAN终端标配。 -FTP服务器功能 – MR8740T（USB存储器和内置SSD）的存储器内容可以复制到PC端。 -FTP传输功能 – 可以将测量数据直接传输到PC端。

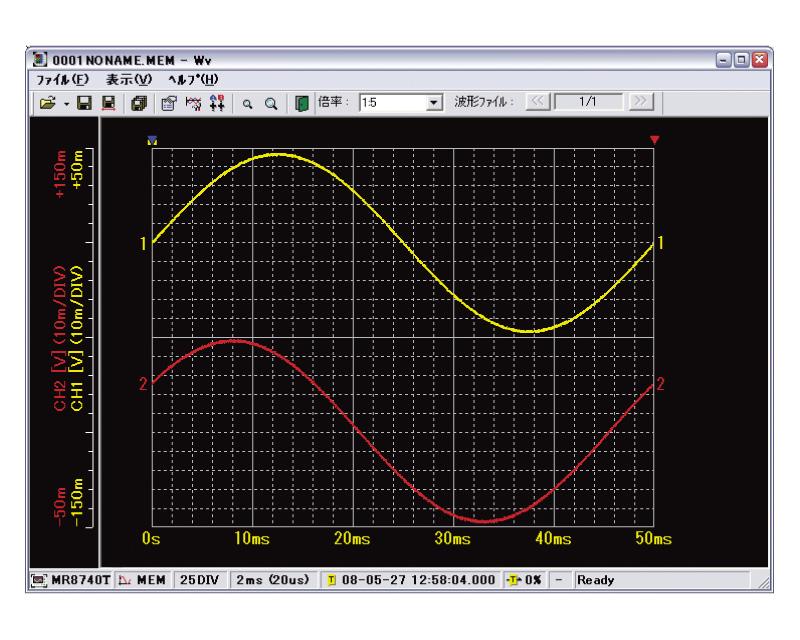

包括波形显示/ CSV转换软件作为标准

可以显示和转换波形的波形查看器Wv作为标准配置。 这使您可以使用PC检查MR8740T捕获的二进制数据的波形，将其转换为CSV格式，并使用EXCEL加载。该软件是免费版本，版本可从HIOKI网站下载。

紧凑，108ch测量

MR8740T可实现高达108ch的检测，是传统尺寸的常规检测的两倍。 可以用一个单元处理检查点随着性能的提高而检查点趋于增加的ECU板的检查。 非常适合希望充分利用有限检测系统空间的客户。

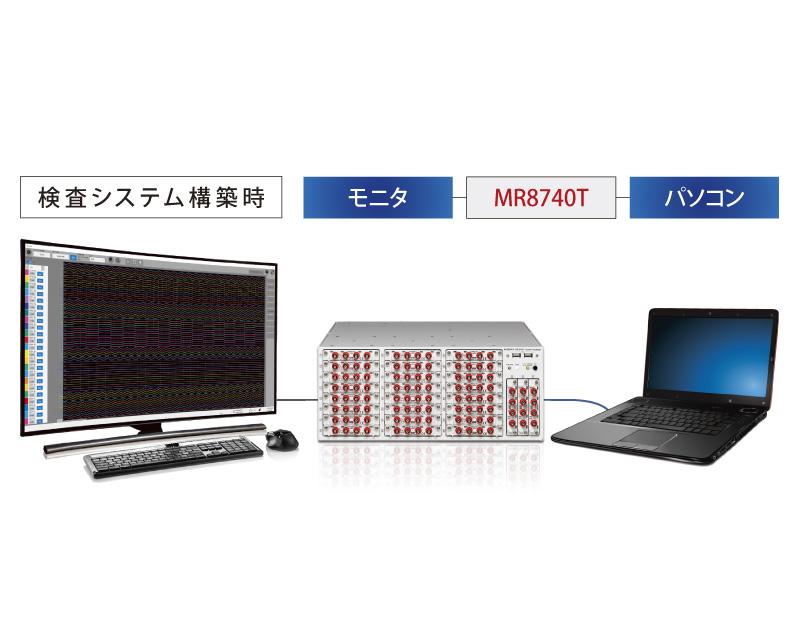

与显示器和PC的智能协作

在构建检查系统时，在使用监视器的同时执行工作以确认来自PC的通信命令设置和测量波形。 构建完成后，MR8740T只能通过个人计算机进行控制，因此可以拆下显示器并将其用于其他目的。 此外，在不需要控制的情况下，可以使用独立应用，例如仅使用监视器和MR8740T进行测量和波形观察。 通过适当地使用这些条件，可以容易地设置通信命令并观察测量的波形。

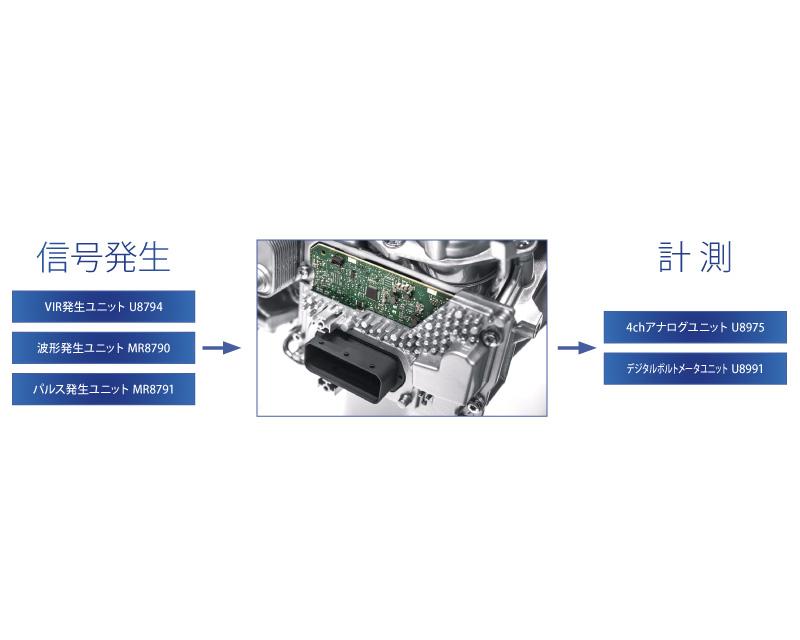

应用：通过信号生成×测量实现各种ECU检测

许多不同的传感器连接到ECU。 通过组合信号发生单元，您可以模拟这些传感器。 通过同时使用测量单元测量模拟结果，可以使用一个MR8740T从一代到另一台进行测量。 U8794还可以输出电阻，允许检查热敏电阻电路。

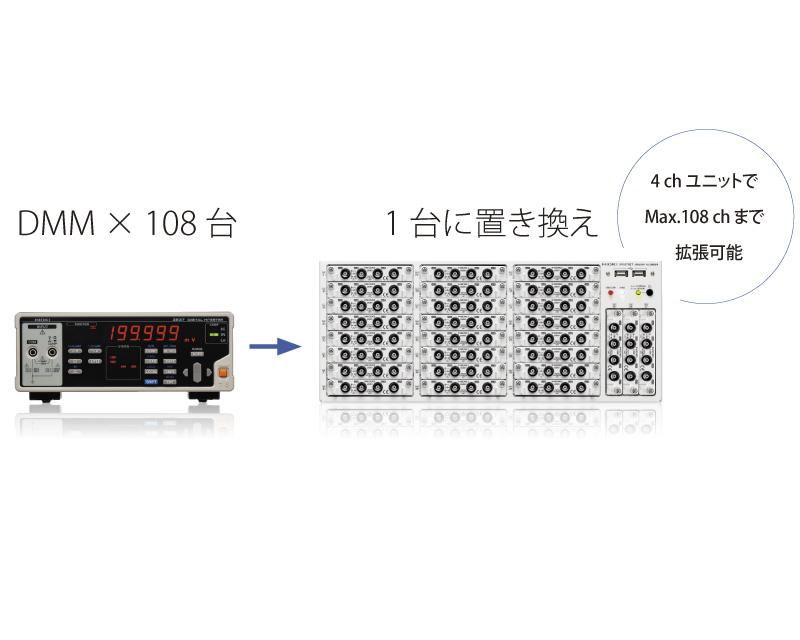

应用：将许多DMM替换为一个

通过用存储器高编码器替换台式DMM，可以在单个单元中构建多通道传感器测量系统。 您可以选择宽范围的2ch单元MR8990或4ch单元U8991，以实现多通道测量。 在可以减少要引入的主要单元的数量的同时，可以简化系统并且使设施的维护和管理变得更容易。

应用：控制仿真

不需要单独的仪器和发生器，因为您可以测量和生成信号。 由于可以执行各种传感器信号和控制脉冲信号的模拟输出，所以控制板的测试波形（DC输出，正弦波输出），例如汽车，新干线，飞机，气囊，制动系统，动力转向，主动悬架等的发动机控制。可以模拟。 示例：制动系统控制测试，发动机控制测试，安全气囊控制测试

应用：通过应变测量进行各种测试
