品牌 | 其他品牌 | 流动方向 | 其他 |
---|---|---|---|
3C阀门类别 | 工业 |
它是一个弹簧内置止回阀(防回流阀),可与各种流体一起使用,如水,油,空气,燃气和蒸汽。安装方向自由紧凑。防止各种控制设备和管道设备回流。应当指出的是,作为一个系列,不锈钢类型NR2-S系列有。日本京滨在线止回阀防回流阀NR系列
在线止回阀(防回流阀) NR系列
- 它是一个紧凑的止回阀,内置弹簧和自由安装方向。
- 采用联合结构,易于校正和调整管道的变形。
它是一个弹簧内置止回阀(防回流阀),可与各种流体一起使用,如水,油,空气,燃气和蒸汽。安装方向自由紧凑。防止各种控制设备和管道设备回流。应当指出的是,作为一个系列,不锈钢类型NR2-S系列有。
流体 | 水,油,空气,燃气,蒸汽 |
---|---|
温度 | CR:0至60℃PTFE:-15至200℃ |
工作压力 | 1MPa |
口径 | 15至25A |
打开阀门小压力 | 1.0至6.0 kPa(根据流向而变化) |
产品规格
模型 | 连接 | 结构 |
工作压力范围[MPa] |
开启压力[kPa] * | CV值 | 质量[kg] | |||
---|---|---|---|---|---|---|---|---|---|
口径 | 形状 | ↓ | → | ↑ | |||||
NR-15 |
1/2 |
RC |
2路 |
0到1 |
1.0 |
3.55 |
6.0 |
4.5 |
0.35 |
NR-20 |
3/4 |
8 |
0.6 |
||||||
NR-25 |
1 |
12.0 |
0.8 |
* 小阀门开启压力取决于流向。
符号表示↑的流向(垂直:从下到上),→(水平),,(垂直:从上到下)。

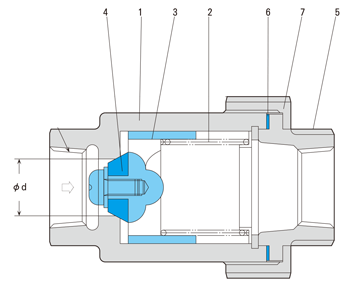

主要部件材料
主要部件材料
没有 | 名 | 材料 |
---|---|---|
1 | 身体A. | CAC406 |
2 | 春天 | SUS304W |
3 | 阀门 | CAC406 |
4 | 阀盘 | CR或PTFE |
五 | 身体B. | CAC406 |
6 | 身体包装 | PTFE |
7 | 联盟坚果 | CAC406 |
日本京滨在线止回阀防回流阀NR系列 日本京滨在线止回阀防回流阀NR系列
其他规格和选项
安装方向 | 自由 |
---|---|
选项 | 打开阀门小压力变化 |
