日本小野测器数字转速表ONOSOKKI
HT-4200产品介绍：
HT-4200使用方便的、高性能、小型非接触袖珍式数字转速表。
在轴上帖一块作为旋转标记的反射膜，将转速表对准反射膜，按一下测量按钮，就可高精度直读显示30～50,000r/min的转速。在内部存储器内，可保存10次的测量结果。另外，如果在轴上贴几个反射膜，如贴8个反射膜，则可以测极低转速4 r/min。
转速表壳体经过人类工程学设计，使用方便，又可放入胸前袋中，又薄又小巧。由于是通过光线非接触式测量，因此极其安全，而且不必担心在旋转体上加上力及负荷，可以安心地进行测量。
HT-4200特点：
· 129×62×26.4mm、90g的小型轻量非接触式测定
· 直观易读的大型液晶显示屏（字母高度10.5mm）
· 转速量程大，为30～50,000 r/min（使用1个反射膜時）
· 装有存储器，便于确认测量结果
· 在旋转轴上贴几块反射标记，则可测极低转速，即可测到４r/min
HT-4200技术参数：
|
量程 |
|
||||||||||||||
|
测量单位 |
1 r/min |
||||||||||||||
|
检测距离 |
20～300 mm |
||||||||||||||
|
显示位数 |
5位 |
||||||||||||||
|
显示方式 |
7段LCD |
||||||||||||||
|
测量显示时间 |
1秒自動反复（但在30～60r/min时,为每2秒自動反复） |
||||||||||||||
|
测量精度 |
30～12,499 r/min ± 1 r/min以内 |
||||||||||||||
|
存储器功能 |
测量结果的10个数据可存在不揮发性存储器中（电源OFF也能保持记录值） |
||||||||||||||
|
数据保持功能 |
测量完成后30秒钟保持测量值，30秒过后自动关闭电源 |
||||||||||||||
|
脉冲数设定功能 |
1、2、3、4、6、8 P/R（转换开关） |
||||||||||||||
|
溢出显示 |
用“OVER”字母显示（当测量值超过量程时显示） |
||||||||||||||
|
BAT LOW显示 |
用“B”字母显示（表示电池已耗尽） |
||||||||||||||
|
使用温度范围 |
0 ～＋40℃ |
||||||||||||||
|
保存温度范围 |
－10℃～＋55℃ |
||||||||||||||
|
电源 |
7号电池（1.5V）×3个，连续使用时间约20小时 |
||||||||||||||
|
外形尺寸 |
129（W）×26.4（H）× 62（D）mm |
||||||||||||||
|
重量 |
约90g（不包括电池） |
||||||||||||||
|
附件 |
反射膜1张（12mm见方共25个）、7号电池 x 3、操作说明书x 1 |
||||||||||||||
|
选购件 |
· HT-011反射膜（12mm见方共25个/1张，每组10张）
|
日本小野测器数字转速表ONOSOKKI

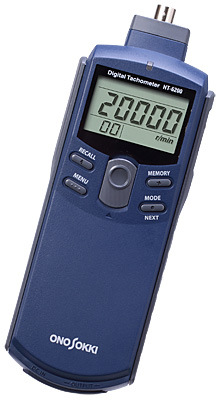

HT-6200产品简介：
HT-6200手持式转速计适用于汽油发动机，柴油发动机的转速，以及电动车，混合动力车电机的转速测量。转速计的测量部与表示部一体化，使用内置电池进行工作。
根据测量对象及用途，可选购各种外接传感器配套使用，如VP-1220发动机转速传感器，IP-292/296及IP-3000A/3100点火脉冲传感器，OM-1200电磁式转速传感器，MP系列电磁式转速传感器，以及TTL逻辑电路信号传感器，对选择对象进行转速测量。测量结果可以保存在内部存储器内，zui多可保存20个数据。并可方便地对保存数据进行确认检查。
可支持转速（r/min，r/s），累计旋转次数（计数器），旋转周期（ms），圆周速度（m/min）等多个项目的测量。同时标准配置模拟电压信号（与监控信号切换选择）和脉冲信号2种信号输出功能。模拟电压信号输出可用于数据记录仪的数据采集，监控信号输出可用于确认传感器的信号波形或连接FFT分析仪进行频谱分析，脉冲信号输出可用于进行转速跟踪分析时的FFT分析仪的转速输入信号。
HT-6200特长
· 电动车，混合动力车的转速测量
· 汽油发动机与柴油发动机的转速测量
|
■ 对应传感器 根据使用目的可选用的相应的传感器 |
||
|
|
发动机 |
IP-292/296点火脉冲传感器 |
|
|
电机 |
OM-1200电磁式转速传感器 |
|
|
一般旋转物 |
MP系列电磁式转速传感器 |
· 存储器zui多可保存20个测量数据
· 极值保持功能可在测量中表示zui大值，zui小值
· 具有3种信号输出功能
|
■ 模拟信号输出 |
转速值信号（用于转速信号的数据采集记录） |
|
■ 监视信号输出 |
传感器的信号经过波形处理后的信号（用于波形的确认与分析） |
|
■ 脉冲信号输出 |
检测出的脉冲信号（用于转速信号的同步） |
· 具备背光功能在光暗处也可清晰地观测表示值
HT-6200简要规格
|
被测对象 |
汽油发动机 |
柴油发动机 |
电机 （电动车/混合动力车） |
一般旋转物 |
|
对应传感器 |
?点火脉冲传感器 |
?点火脉冲传感器 |
?电磁式转速传感器 |
?电磁式转速传感器 *不能配套使用磁电式转速传感器MP-981/9820 |
|
测量对象部位 |
?高压点火线圈，初级端导线，次级端导线 |
?螺线形电导管式燃料喷射装置 |
?电机 |
?转速检测齿轮 |
※使用OM-1200测量电机转速时，根据传感器的设置位置，电机的种类，测量转速范围有可能与规格值不同。
|
|
汽油发动机，柴油发动机的转速测量 |
发动机以外的转速测量 |
|
测量单位 |
r/min（转速） |
r/min（转速），r/s（转速） |
|
输入频率范围 |
1～1666.67 Hz |
3.33～1666.67 Hz |
|
zui大测量值 |
20000 r/min |
根据1转的脉冲数（P/R）的不同，zui大转速测量范围不同。 |
|
计算方式 |
周期计算方式 |
|
测量时间 |
1 s ±0.2 s |
