| 品牌 | 其他品牌 | 产地类别 | 进口 |
|---|
它是6位输出类型的点标记读取器，用于指定AGV的位置。
检测写入任意信息（0到63）的地址磁铁，并根据当前点的信息执行车辆控制（分支，停止，加速，减速等）。
SMR-4550对地板产生的地磁和磁噪声的影响是SMR-106的两倍。
日本码控美Spot Mark Reader SMR-106
无人载波传感器
可以识别6位，64位代码
用于AGV的紧凑型和低成本传感器
Spot Mark Reader

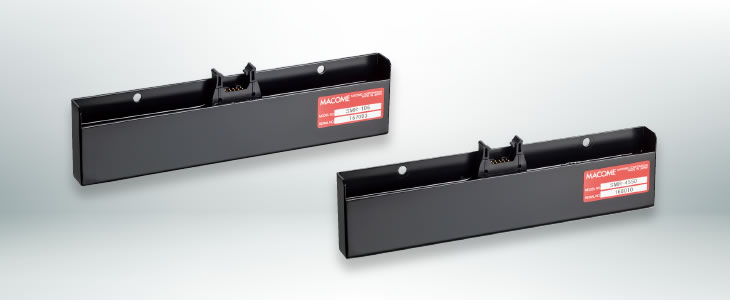

SMR-106 / SMG-106，SMR-4550 / SMG-4550
它是6位输出类型的点标记读取器，用于指定AGV的位置。
检测写入任意信息（0到63）的地址磁铁，并根据当前点的信息执行车辆控制（分支，停止，加速，减速等）。
SMR-4550对地板产生的地磁和磁噪声的影响是SMR-106的两倍。
- 主要特点▼
- 应用实例▼
- 规格▼
- 外形图▼
主要特点
- SMR-106支持专用地址磁板“SMG-106”，SMR-4550也支持“SMG-4550” * 1
- 采用AGV移动阅读系统
- 点标记读取器和地址磁板是非接触类型。当点标记读取器在行进时直接位于地址磁板上方时，配备时钟信号以进行读取
- 与高端型号“SMR-2352H2”相比，主机的尺寸宽度减小约60％* 2。
- 特殊磁板“SMG-106”的层压颜色仅有蓝色。
* 1请勿组合使用“SMR-4550”和“SMG-106”，“SMR-106”和“SMG-4550”。 。
如果将汽车扩展到现有的路线，请使用与现有传感器和磁铁板相同的型号。
※2从322 mm到202 mm的小型化（约60％）
典型应用案例
- AGV的地址传感器
SMR-106 / SMG-106 / SMR-4550规格表
Spot Mark Reader“SMR-106”
| 项目 | 内容 | ||
|---|---|---|---|
| 产品名称 | Spot Mark Reader | ||
| 型号 | SMR-106 | ||
| 检测机构 | 磁性信息板（SMG-106） | ||
| 检测距离 | 15至35毫米 | ||
| 信息量 | 6位（64路） | ||
| 产量 | 数据信号 | 输出数量 | 6 |
| 输出表格 | 锁存输出 | ||
| 时钟信号 | 输出表格 | 一次输出 | |
| 输出时间 | 大约100ms | ||
| 输出格式 | NPN晶体管 集电极 常开 |
||
| 切换能力 | 耐压：高达DC 30 V 灌电流：高达50 mA（灌电流可达300 mA） |
||
| 剩余电压 | 2 V或更低（吸收电流50 mA） | ||
| 响应时间 | 1毫秒或更短 | ||
| 输入 | 重置信号 | 输入电路 | 光电耦合器隔离输入 |
| 输入设定 | 复位输入-0 V短路 | ||
| 响应时间 | 1毫秒或更长时间 | ||
| 电源电压 | DC + 10-30V（2％纹波） | ||
| 当前消费 | 50 mA或更低 | ||
| 保护结构 | IP54（IEC标准） | ||
| 运营环境 | 温度范围 | -10至+ 60°C（无冷凝或结冰） | |
| 湿度范围 | 相对湿度35至95％（无结露或结冰） | ||
| 保护环境 | 温度范围 | -20至+ 70°C（无冷凝或结冰） | |
| 湿度范围 | 相对湿度35至95％（无结露或结冰） | ||
| 材料 | 铝（黑色烤漆） | ||
| 连接器 | 扁平电缆连接器，10极，插头（符合MIL-C-83503标准） | ||
| 物理尺寸 | 高度50mm x宽度202mm x深度17mm（不包括连接器） | ||
| 安装孔 | φ5mm孔×2,120 mm间距 | ||
| 块 | 约200克 | ||
专用磁板“SMG-106”
| 项目 | 内容 |
|---|---|
| 产品名称产品名称 | 地址磁铁地址磁铁板 |
| 型号 | SMG-106 |
| 自适应模型 | SMR-106 |
| 面 | 彩色层压膜 |
| 蓝色（※上层压薄膜的颜色不同。） | |
| 背面 | 双面胶带 |
| 工作温度范围 | -10°C至+ 60°C |
| 物理尺寸 | 长度200毫米×宽度100毫米×厚度1毫米 |
现货马克读者'SMR-4550'
| 项目 | 内容 | ||
|---|---|---|---|
| 产品名称 | Spot Mark Reader | ||
| 型号 | SMR-4550 | ||
| 检测机构 | 磁性信息板（SMG-4550） | ||
| 检测距离 | 20至35毫米 | ||
| 信息量 | 6位（64路） | ||
| 产量 | 数据信号 | 输出数量 | 6 |
| 输出表格 | 锁存输出 | ||
| 时钟信号 | 输出表格 | 一次输出 | |
| 输出时间 | 大约100ms | ||
| 输出格式 | NPN晶体管 集电极 常开 |
||
| 切换能力 | 耐压：高达DC 30 V 灌电流：高达50 mA（灌电流可达300 mA） |
||
| 剩余电压 | 2 V或更低（吸收电流50 mA） | ||
| 响应时间 | 1毫秒或更短 | ||
| 输入 | 重置信号 | 输入电路 | 光电耦合器隔离输入 |
| 输入设定 | 复位输入-0 V短路 | ||
| 响应时间 | 1毫秒或更长时间 | ||
| 电源电压 | DC + 10-30V（2％纹波） | ||
| 当前消费 | 50 mA或更低 | ||
| 保护结构 | IP54（IEC标准） | ||
| 运营环境 | 温度范围 | -10至+ 60°C（无冷凝或结冰） | |
| 湿度范围 | 相对湿度35至95％（无结露或结冰） | ||
| 保护环境 | 温度范围 | -20至+ 70°C（无冷凝或结冰） | |
| 湿度范围 | 相对湿度35至95％（无结露或结冰） | ||
| 材料 | 铝（黑色烤漆） | ||
| 连接器 | 扁平电缆连接器，10极，插头（符合MIL-C-83503标准） | ||
| 物理尺寸 | 高度50mm x宽度202mm x深度17mm（不包括连接器） | ||
| 安装孔 | φ5mm孔×2,120 mm间距 | ||
| 块 | 约200克 | ||
