日本进口SODICK沙迪克陶瓷四方规5096369
用于测量四个面的平直度、平行度和水平度 (超高精度)

日本进口SODICK沙迪克陶瓷四方规5096369

日本进口SODICK沙迪克陶瓷四方规5096369

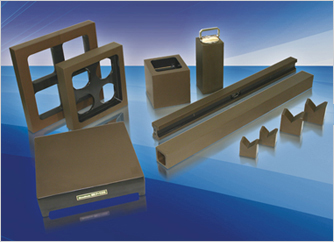

采用高铝陶瓷制造的高精度标准工具

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

特长

硬度大、耐腐蚀性强、使用寿命长。

刚性强,负载状态下不易变形,可长期保持高度准确性。

轻量型、比重低,便于操作。

具有耐腐蚀性。

热膨胀系数极高,在出现温度变化时,不易变形。

欲了解其它规格产品的相关信息,请与我们联系。

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

这种工具可准确地测量大面积范围内的四个面的平直度和平行度。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
平直度 (µm) 平行度 (µm) 方正度 (µm)
5095852 200 × 200 × 50 6 1 2 2
5073918 350 × 350 × 50 15
5073919 450 × 450 × 55 21
5096128 550 × 550 × 60 30
5096129 1000 × 1000 × 100 180

* 配有箱体

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

用于测量四个面的平直度、平行度和水平度 (超高精度) 。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
平直度 (µm) 平行度 (µm) 方正度 (µm)
5096369 250 × 250 × 70 8 1 1 1
5096368 350 × 350 × 70 13
5096370 550 × 550 × 70 25

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

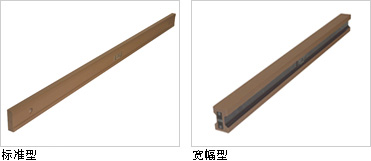

能够可靠地测量大面积范围内的两个面 (顶面和底面) 的平直度和平行度。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
平直度 (µm) 平行度 (µm) 备注
5093523 1000 × 30 × 60 7 3 3 标准型
5090918 1500 × 30 × 90 14 4 4
5094942 2000 × 30 × 120 25 5 5
5094943 2500 × 35 × 140 41 6 6
5094944 3000 × 40 × 170 64 7 7
5096124 4000 × 50 × 220 118 9 9
5070580 1000 × 50 × 80 13 3 3 宽幅型
5096130 1000 × 50 × 80 13 1 1

* 配有箱体

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

能够可靠地测量大面积范围内的两个面 (顶面和底面) 的平直度和平行度。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
平直度 (µm) 平行度 (µm) 方正度 (µm)
5096365 700 × 80 × 80 9 0.5 0.5 0.5
5096366 1000 × 80 × 80 12 1.0 1.0 1.0

* 配有箱体

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

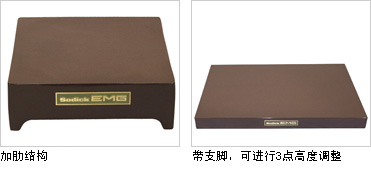

与钢材料相比,这种平板的硬度是极高的。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
等级 平行度 (µm) 备注
5074692 250 × 250 × 80 10 00 1.5 加肋结构
3020394 400 × 400 × 100 32 2.0
5077372 600 × 600 × 120 78 2.5
5090172 800 × 800 × 150 185 3.0
5095033 1000 × 1000 × 250 410 3.5
5095034 2000 × 1000 × 250 820 5.5
3020397 600 × 400 × 50 45 2.5 带支脚,可进行3点高度调整
3020396 750 × 500 × 50 68 3.0

* 应单独安装1000 × 1000 and 2000 × 1000 支架 (防止倾倒,带脚轮) 。

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

圆柱规的换代产品,可准确地检查三个方向上的平直度、水平度和垂直度。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
平直度 (µm) 平行度 (µm) 方正度 (µm)
5078301 150 × 120 × 120 6 2 2 2
5078302 300 × 120 × 120 11 3
5078303 400 × 120 × 120 15 4

* 配有箱体

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

可准确地检查六个面的平直度、平行度和垂直度。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
平直度 (µm) 平行度 (µm) 方正度 (µm)
5096407 150 × 150 × 150 11 1 1 1
5096408 200 × 200 × 200 22

* 配有箱体

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品 回到顶部

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

日本进口SODICK沙迪克陶瓷四方规5096369-其他日本进口产品

可检查带V形面的结构的平直度和平行度,以及周边平面的平直度、平行度和垂直度。一套工具包含两个V形试块。

产品编号

订单编号 尺寸
(长×高×宽 mm)
重量
(kg)
外围 [1]
(µm)
V形面 [2]
(µm)
5070581 75 × 50 × 75 2 5 5
5070582 100 × 65 × 100 4

* 配有箱体
[1] 可测量周边平面 (包括顶面) 的平直度、平行度和垂直度。
[2] 平直度和平行度
