Renishaw TP6/TP6A测头
TP7M / TP7M EP probes
TP2 5-W probe
TP1 （S） probe
TP6, TP6H and TP6A probes

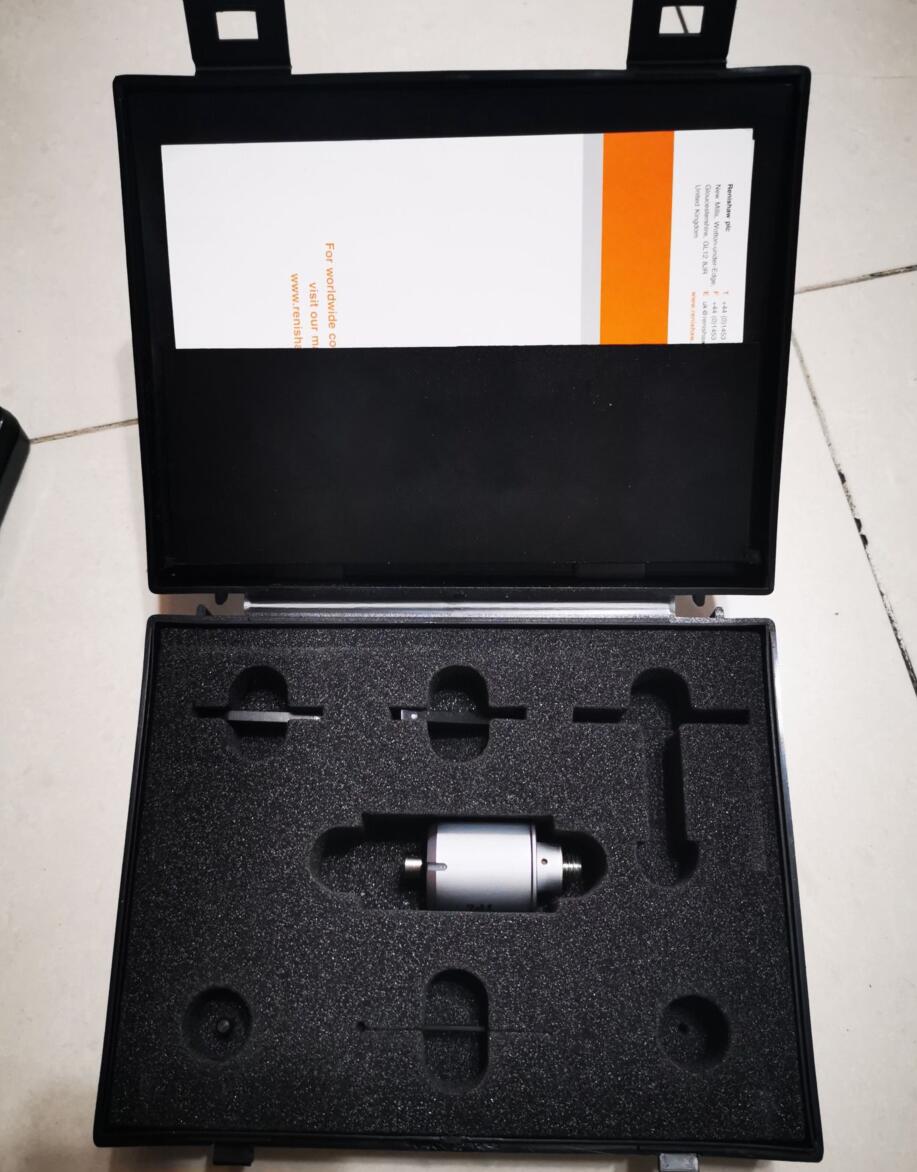

Renishaw TP6/TP6A测头
TP7M / TP7M EP probes 3-1 9
TP2 5-W probe 3-1 9
TP1 (S) probe 3-1 9
TP6, TP6H and TP6A probes
具有M8和各种自动吸附安装选项的坚固机械结构式测头。
TP6和TP6A测头具有不同的测头安装选项（分别为M8螺纹安装和自动吸附接头安装）。这两种测头都是机械结构式触发测头，都具有手动调节测力，可优化不同测针配置的测头性能。
它们可以配用长测针（M3系列），直径为25 mm，可提供大过行程，获得优异的坚固性。
|
规格摘要 |
TP6 | TP6A |
|---|---|---|
|
主要应用 |
坚固的通用数控和手动坐标测量机。 |
和TP6相同，但是可以快速交换测头而不需重新标定。 |
|
感应方向 |
五轴：±X、±Y、+Z |
五轴：±X、±Y、+Z |
|
最大单向重复精度2s µm（测尖） |
0.35 µm |
0.35 µm |
|
预行程变化360°（XY平面） |
±1 µm |
±1 µm |
|
重量 |
56 g |
76 g |
|
测针系列 |
M3 |
M3 |
|
测针测力范围（可调） |
0.11 N至0.3 N |
0.11 N至0.3 N |
|
测针测力（雷尼绍设定） |
0.11 N至0.13 N |
0.11 N至0.13 N |
|
测针过行程量（典型） |
XY平面：±22° +Z轴：0.11 N时为5.5 mm 0.3 N时为2 mm |
XY平面：±22° +Z轴：0.11 N时为5.5 mm 0.3 N时为2 mm |
|
PH10系列的最大加长杆 |
200 mm |
200 mm |
|
安装方式 |
M8螺纹 |
自动吸附 |
|
适合的接口 |
PI 7-3、PI 200-3、UCC |
PI 7-3、PI 200-3、UCC |
M3测针：
M3 Ø12.7 mm银质钢盘形测针，厚度2.2 mm，无滚子
盘形测针用于检测星形测针无法触及的孔内退刀槽和凹槽。一系列盘形测针可提供“半球形滚子”以实现凹槽高度测量。银质钢测针经过热处理和研磨加工，精度可满足极高公差要求。
