美国泰克混合信号示波器DPO2014B DPO2022B DPO2024

美国泰克混合信号示波器

多功能混合信号设计调试工具

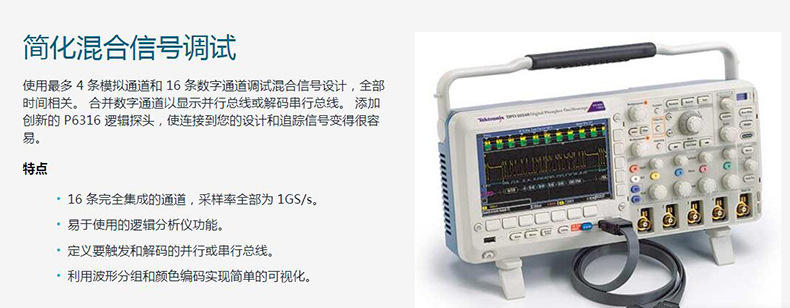

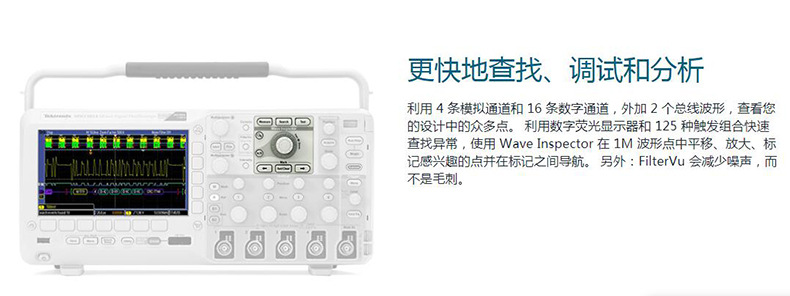

MSO/DPO2000B系列混合信号示波器拥有高达200 MHz的带宽和1 GS/s的采样率，以入门级价格提供了高级调试功能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号、数字信号和串行信号。再加上自动串行和并行总线分析、FilterVu™低通滤波器和创新的Wave Inspector®控制功能，MSO/DPO2000B系列为您提供了所需的多功能工具，可以简化了加快复杂设计的调试工作。

MSO/DPO2000B 系列混合信号示波器型号：

型号	带宽	记录长度	模拟通道	数字通道
DPO2002B	70 MHz	1 M	2	—
MSO2002B	70 MHz	1 M	2	16
DPO2004B	70 MHz	1 M	4	—
MSO2004B	70 MHz	1 M	4	16
DPO2012B	100 MHz	1 M	2	—
MSO2012B	100 MHz	1 M	2	16
DPO2014B	100 MHz	1 M	4	—
MSO2014B	100 MHz	1 M	4	16
DPO2022B	200 MHz	1 M	2	—
MSO2022B	200 MHz	1 M	2	16
DPO2024B	200 MHz	1 M	4	—
MSO2024B	200 MHz	1 M	4	16

MSO/DPO2000B系列混合信号示波器概述

功能	优点
多4条模拟通道和16条数字通道	在一台仪器上分析模拟信号和数字信号，在系统级调试复杂的设计。
完整的整套触发功能	超过125种触发组合，包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发，迅速捕获异常信号。
Wave Inspector^®旋钮	简便地搜索、标记和浏览长记录长度，发现事件所有发生时点。
自动测量	29种自动测量和FFT分析，简化被测器件分析。
并行总线触发和分析 (MSO系列)	自动触发、解码和搜索，迅速调试并行总线。
串行触发和分析选项	自动触发、解码和搜索，迅速调试常用串行总线 – I2C, SPI, CAN, LIN和RS-232/422/485/UART。
TekVPI^®通用探头接口	在示波器与探头之间实现智能通信，直接连接电流探头(包括ac/dc)、差分探头和单端有源探头。
五年保修	与竞争对手的示波器相比，节约更换成本和维护费用!

当前更快数据速率和更小定时裕量的设计需要示波器具有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列示波器不仅拥有杰出的信号保真度，而且提供高达 2 GHz 的带宽和 10 GS/s 采样率，同时还具有高级分析和数学运算功能，这些功能均可供您随时享用。在示波器上可以运行基于 Windows® 的分析软件。只需单击可视触发，即可轻松捕获复杂的信号。MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常见的串行协议，方便您全面了解您的系统。
